Автомат горения Siemens LGK16.335A27

Описание товара

Автомат горения Siemens LGK16.335A27 - это высококачественное устройство, предназначенное для использования в многоступенчатых или модулируемых газовых горелках средней и большой мощности. Артикул производителя: LGK16.335A27.

Характеристики

Напряжение питания: 220 В

Время доп. продувки, t6: 37 сек

Время перед поджигом t3: 5 сек

Чувствительность приемника: 2.5

Целевое назначение

Автомат горения Siemens LGK16.335A27 предназначен для обеспечения надежного и безопасного функционирования газовых горелок средней и большой мощности. Он контролирует процесс горения, обеспечивая стабильность и эффективность работы горелки.

Преимущества использования и покупки у нас

Высокое качество: Автомат горения Siemens LGK16.335A27 производится из надежных и прочных материалов, что гарантирует его долговечность и надежность.

Безопасность: Устройство оснащено современными системами контроля и защиты, обеспечивающими безопасность во время работы горелки.

Простота установки и использования: Автомат горения Siemens LGK16.335A27 легко устанавливается и настраивается, а его использование не требует специальных навыков или знаний.

Гарантия качества: При покупке у нас вы получаете гарантию на товар, что позволяет быть уверенным в его надежности и безопасности.

Необходимо отметить, что Автомат горения Siemens LGK16.335A27 является незаменимым компонентом газовых горелок средней и большой мощности, обеспечивая их эффективную и безопасную работу. Покупка у нас гарантирует высокое качество товара и надежность его работы, что делает его отличным выбором для вашей газовой горелки.

АВТОМАТ ГОРЕНИЯ (ГАЗ). Марка LGK16.335A27.

Автомат горения оборудован усилителем диагностики сигнала пламени для работы в непрерывном режиме многоступенчатых или модулированных газовых или жидкотопливных автоматов горения средней и большой мощности; при наличии контроля давления воздуха для контролируемого регулирования воздушной заслонкой

Технические характеристики

Напряжение	AC 230 В
Частота сети	50...60 Гц ±6 %
Плавкий предохранитель устройства	T6.3H250В
Первичный плавкий предохранитель (внешний)	max.16 A (инерц-й)
Потребляемая мощность	AC 3.5 VA
Степень защиты	IP 40
Класс безопасности	II
t1 - Время предпродувки при полностью открытой воздушной заслонке	31,5 сек
TSA - Время безопасности или первое время безопасности для горелок при наличии дежурной горелки	3 сек
TSA´ - Время безопасности или первое время безопасности для горелок при наличии дежурной горелки	3 сек
t3 - Время до зажигания	6 сек
t3' - Длительное время до зажигания	6 сек
t4 - Интервал между запуском TSA или TSA´ и разрешением на работу через клемму 19	11,5 сек
t4´ - Интервал между запуском TSA или TSA´ и разрешением на работу через клемму 19	11,5 сек
t5 - Интервал м-ду окончанием t4 или t4´ и разрешением на работу контроллера нагрузки или клапана ч-з клемму 20	11,5 сек
t6 - Время после продувки (идентично допустимому времени контроля пламени t13)	17 сек
t7 - Задержка включения двигателя вентилятора «M2»	3 сек
t8 - Длительность запуска (без t11 и t12)	69 сек
t9 - Второе время безопасности время для горелок, использующих дежурные горелки	3 сек
t10 - Интервал от запуска до начала проверки давления воздуха	11,5 сек
t11 - Время полного открывания воздушной заслонки	опционально
t12 - Время открывания воздушной заслонки до первой ступени	опционально
t13 - Допустимое время контроля пламени	17 сек
t16 - Интервал от запуска до команды на открывание воздушной заслонки	6 сек
t20 - Интервал до автоматического закрывания переключателя последовательности	26

Применение

В состав автоматов горения типа LOK16... / LGK16... включен контур диагностики контроля пламени. Контур диагностики начинает работать не только в случае появления сигналов преждевременного пламени или его пропадания, но также в случае любого вида сбоя в датчике пламени, подводящих кабелях или усилителе сигнала пламени, которые могут симулировать сигнал пламени во время работы горелки.

Таким образом, автоматы горения подходят для использования во всех типах оборудования для горения с использование газового или жидкого топлива, где системы диагностики контроля пламени являются либо обязательными, либо рекомендованными:

Горелки с непрерывным режимом работы
Горелки с прерывистым режимом работы, которые в случае большого потребления тепла, могут работать в непрерывном режиме более 14 часов, т. е. в оборудовании, использующем каскадное включение котлов
Горелки, которые должны удовлетворять нормам Германии TRD 411 и TRD 412 для паровых котлов
- Горелки, у которых в соответствии со специальными требованиями рекомендуется установка системы диагностики
Последовательность управления и схема подключения автоматов горения LOK16… / LGK16… аналогичны LAL2... и LFL1... соответственно (за исключением автомата горения LFL1.148), так что существующее оборудование может быть укомплектовано системой диагностики, При условии, что происходит замер существенных токов датчиков пламени, осуществляемых до настоящего времени автоматом горения LFL1

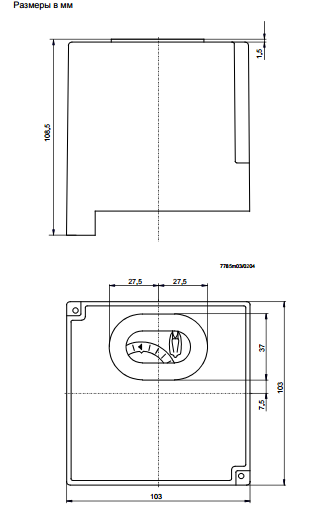

Размеры автомата горения Siemens LGK16.335A27
