Блок управления горением LFL1.133 Siemens
Артикул производителя: LFL1.133
Ширина, мм: 103
Длина, мм: 103
Высота, мм: 123

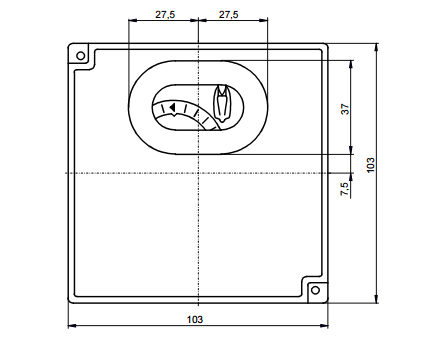

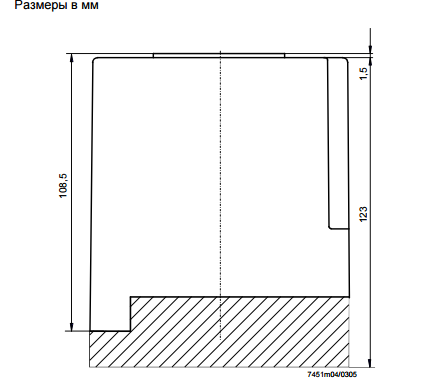

Габаритные размеры, мм: 123 х 103 х 103
Напряжение питания: 230 В
Вес, кг: 0,165
Назначение: Для газовых горелок
Предохранительное время, сек: 4
Время доп. продувки, t6, сек: 10
Время перед поджигом t3, сек: 2
Время предварительной продувки t1, сек: 14
Целевое назначение
Блок управления горением LFL1.133 Siemens предназначен для использования в газовых горелках. Он обеспечивает надежное и безопасное управление процессом горения, контролируя время предварительной продувки, время перед поджигом и время дополнительной продувки. Благодаря этому, горелка работает эффективно и безопасно.
Преимущества использования и покупки у нас
- Надежность: блок управления горением LFL1.133 Siemens произведен из высококачественных материалов и имеет долгий срок службы.
- Безопасность: блок обеспечивает контроль и регулировку процесса горения, что предотвращает возможность возникновения аварийных ситуаций.
- Удобство: блок имеет компактные габариты и легко устанавливается на газовую горелку.
- Профессиональное обслуживание: приобретая блок управления горением LFL1.133 Siemens у нас, вы получаете гарантию на товар и возможность получить квалифицированную техническую поддержку.
Покупая блок управления горением LFL1.133 Siemens у нас, вы можете быть уверены в его качестве и надежности. Он поможет вам обеспечить безопасную и эффективную работу газовой горелки, что является важным условием для комфортного и безопасного использования системы отопления или производственного оборудования.
АВТОМАТ ГОРЕНИЯ (ГАЗ). Марка LFL1.133.
- Газовых, жидкотопливных или комбинированных воздуходувных горе- лок средней или большой мощности
- Многоступенчатых или модулирующих горелок с периодической рабо- той
- Контролируемого управления воздушной заслонкой
- Контроль пламени с помощью – ультрафиолетового датчика QRA... – и ионизационного электрода
Технические характеристики
| Напряжение | AC 230 В |
| Частота сети | 50...60 Гц ±6 % |
| Плавкий предохранитель (встроенный) | T6.3H250В |
| Первичный плавкий предохранитель (внешний) | max. 10 A |
| Потребляемая мощность | AC 3.5 VA |
| Степень защиты | IP 40 |
| Класс безопасности | II |
| t1 - Время до продувки с открытой воздушной заслонкой | 10 сек |
| TSA - Безопасное время зажигания | 2 сек |
| TSA´ - Безопасное время зажигания или первое безопасное время (запуск горелок с использованием пилотных горелок) | 2 сек |
| t3 - Время до зажигания | 4 сек |
| t3' - Длительный предзапальный период | 4 сек |
| t4 - Интервал времени между напряжением на клеммах 18 и 19 | 6 сек |
| t4´ - Интервал между пуском TSA´ и Разъединение клапана на клемме 19 | 6 сек |
| t5 - Интервал времени между питанием на клеммах 19 и 20 | 4 сек |
| t6 - Время постпродувки (с «M2») | 10 сек |
| t7 - Интервал времени между командой пуск и питанием на клемме 7 (задержка пуска для «M2») | 2 сек |
| t8 - Длительность последовательности запуска (без «t11» и «t12») | 30 сек |
| t9 - Второе безопасное время с горелками, использующими пилотные горелки | 2 сек |
| t10 - Интервал времени от момента пуска до начала проверки давления воздуха, исключая время работы воздушной заслонки | 6 сек |
| t11 - Время работы воздушной заслонки в положение OPEN (открыто) | опционально |
| t12 - Время работы воздушной заслонки в низкотемпературном положении MIN | опционально |
| t13 - Разрешенное время дожигания | 10 сек |
| t16 - Интервал времени до момента выдачи команды OPEN (открыто) для воздушной заслонки | 4 сек |
| t20 - Интервал времени для самовыключения программного выключателя после запуска | 32 сек |
Применение
- Управление и контроль воздуходувных горелок с регулируемым пламенем или пилотного устройства прерывания
- Для средней или большой мощности
- Для периодической работы (по меньшей мере, одно контролируемое выклю- чение каждые 24 часа)
- Для универсального применения с многоступенчатыми или модулируемыми горелками
- Для применения с комбинированными горелками
- Для применения со стационарными воздухоподогревателями
Стандарты и сертификаты
| Ссылка на тип | SA | GL | DVGW | DIN | UL | PCT | TÜV CERT |
| LFL1.122 | X | --- | X | X | X | X | X |
| LFL1.133 | X | --- | X | X | --- | X | X |
| LFL1.322 | X | --- | X | X | X | X | X |
| LFL1.333 | X | --- | X | X | X | X | X |
| LFL1.335 | X | X | X | X | X | X | X |
| LFL1.622 | X | --- | X | X | X | X | X |
| LFL1.635 | X | --- | X | X | X | X | X |
| LFL1.638 | X | --- | X | --- | X | --- | X |
Замечания по монтажу
- Следует убедиться в том, что строго соблюдается местное законодательство и нормативы
- Применяя два УФ датчика QRA..., убедитесь, что они не могут влиять друг на друга
