Блок управления горением LFL1.622 Siemens

Характеристики товара:

Артикул производителя: LFL1.622

Ширина, мм: 103

Длина, мм: 103

Высота, мм: 123

Габаритные размеры, мм: 123 х 103 х 103

Напряжение питания: 230 В

Вес, кг: 0,165

Назначение:

Блок управления горением LFL1.622 Siemens предназначен для использования в газовых горелках. Он обеспечивает надежное и безопасное управление процессом горения, контролирует подачу газа и временные параметры зажигания.

Преимущества использования и покупки у нас:

Качество Siemens: Блок управления горением LFL1.622 произведен известным и надежным производителем Siemens, что гарантирует высокое качество и долговечность изделия.

Безопасность: Блок управления оборудован датчиком пламени Siemens QRA2, который надежно контролирует наличие пламени и автоматически прекращает подачу газа в случае его отсутствия.

Простота установки и использования: Блок имеет компактные габариты и легко монтируется на газовую горелку. Управление осуществляется с помощью простых и понятных кнопок.

Надежность и долговечность: Благодаря использованию качественных материалов и технологий, блок управления горением LFL1.622 обладает высокой надежностью и долговечностью, что позволяет ему работать без сбоев и поломок на протяжении длительного времени.

Приобретая блок управления горением LFL1.622 Siemens у нас, вы получаете надежное и качественное оборудование, которое обеспечит безопасность и эффективность работы вашей газовой горелки. Мы гарантируем быструю доставку и отличное обслуживание, чтобы вы получили положительный опыт покупки у нас.

АВТОМАТ ГОРЕНИЯ (ГАЗ). Марка LFL1.622.

Газовых, жидкотопливных или комбинированных воздуходувных горе- лок средней или большой мощности
Многоступенчатых или модулирующих горелок с периодической рабо- той
Контролируемого управления воздушной заслонкой
Контроль пламени с помощью – ультрафиолетового датчика QRA... – и ионизационного электрода

Технические характеристики

Напряжение	AC 230 В
Частота сети	50...60 Гц ±6 %
Плавкий предохранитель (встроенный)	T6.3H250В
Первичный плавкий предохранитель (внешний)	max. 10 A
Потребляемая мощность	AC 3.5 VA
Степень защиты	IP 40
Класс безопасности	II
t1 - Время до продувки с открытой воздушной заслонкой	10 сек
TSA - Безопасное время зажигания	2 сек
TSA´ - Безопасное время зажигания или первое безопасное время (запуск горелок с использованием пилотных горелок)	2 сек
t3 - Время до зажигания	4 сек
t3' - Длительный предзапальный период	4 сек
t4 - Интервал времени между напряжением на клеммах 18 и 19	6 сек
t4´ - Интервал между пуском TSA´ и Разъединение клапана на клемме 19	6 сек
t5 - Интервал времени между питанием на клеммах 19 и 20	4 сек
t6 - Время постпродувки (с «M2»)	10 сек
t7 - Интервал времени между командой пуск и питанием на клемме 7 (задержка пуска для «M2»)	2 сек
t8 - Длительность последовательности запуска (без «t11» и «t12»)	30 сек
t9 - Второе безопасное время с горелками, использующими пилотные горелки	2 сек
t10 - Интервал времени от момента пуска до начала проверки давления воздуха, исключая время работы воздушной заслонки	6 сек
t11 - Время работы воздушной заслонки в положение OPEN (открыто)	опционально
t12 - Время работы воздушной заслонки в низкотемпературном положении MIN	опционально
t13 - Разрешенное время дожигания	10 сек
t16 - Интервал времени до момента выдачи команды OPEN (открыто) для воздушной заслонки	4 сек
t20 - Интервал времени для самовыключения программного выключателя после запуска	32 сек

Применение

Управление и контроль воздуходувных горелок с регулируемым пламенем или пилотного устройства прерывания
Для средней или большой мощности
Для периодической работы (по меньшей мере, одно контролируемое выклю- чение каждые 24 часа)
Для универсального применения с многоступенчатыми или модулируемыми горелками
Для применения с комбинированными горелками
Для применения со стационарными воздухоподогревателями

Стандарты и сертификаты

Ссылка на тип	SA	GL	DVGW	DIN	UL	PCT	TÜV CERT
LFL1.122	X	---	X	X	X	X	X
LFL1.133	X	---	X	X	---	X	X
LFL1.322	X	---	X	X	X	X	X
LFL1.333	X	---	X	X	X	X	X
LFL1.335	X	X	X	X	X	X	X
LFL1.622	X	---	X	X	X	X	X
LFL1.635	X	---	X	X	X	X	X
LFL1.638	X	---	X	---	X	---	X

Замечания по монтажу

Следует убедиться в том, что строго соблюдается местное законодательство и нормативы
Применяя два УФ датчика QRA..., убедитесь, что они не могут влиять друг на друга

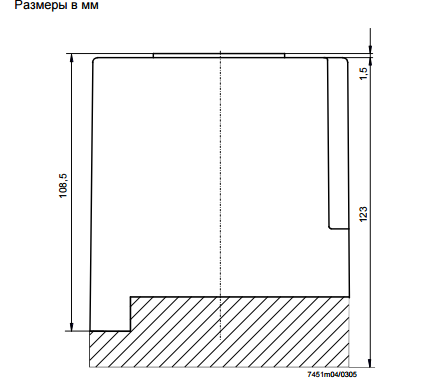

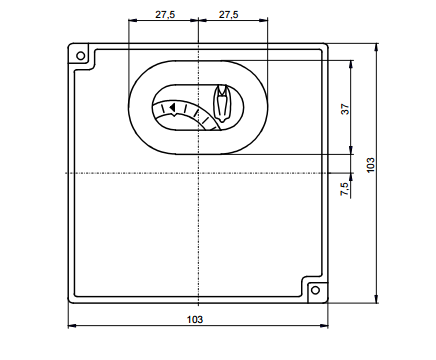

Размеры автомата горения Siemens LFL1.622
