Датчик перепада давления Siemens QBM3020-3D
Артикул производителя: QBM3020-3D
Датчик перепада давления Siemens QBM3020-3D представляет собой надежное и точное устройство для измерения давления в различных системах. С его помощью можно эффективно контролировать и регулировать давление в системах отопления, вентиляции, кондиционирования воздуха и других технических системах.
Характеристики товара:
- Выходной сигнал: DC 0...10 В
- Давление, бар: от 0 до 3
- Прецизионные измерения
- Долговечный корпус
- Простота установки и использования
Целевое назначение и преимущества использования:
Датчик QBM3020-3D разработан для обеспечения стабильной работы систем, где требуется точное и надежное измерение перепада давления. Его использование позволяет оперативно реагировать на изменения параметров и поддерживать оптимальные условия работы системы.
Основные преимущества датчика включают:
- Высокая точность измерений
- Широкий диапазон измеряемых давлений
- Удобство монтажа и настройки
- Долговечность и надежность в эксплуатации
Покупка датчика перепада давления Siemens QBM3020-3D в официальном магазине Siemens гарантирует получение оригинального продукта высокого качества, а также профессиональную поддержку со стороны производителя.
Датчик ПЕРЕПАДА ДАВЛЕНИЯ, 0…10 V DC, 0...300 PA.
- Высокая степень точности измерения
- Регулируемая характеристическая кривая (давление-линейная или извлечение-в-корень)
- Рабочее напряжение переменного тока 24 V или DC 13.5...33 В
- Выходной сигнал DC 0...10 В
- Регулировка нулевой точки
- Простой и быстрый монтаж благодаря встроенным фиксации угла бар в корпусе
- Техническое обслуживание благодаря отличной долгосрочной стабильностью
- Калибровки и температурной компенсации измерительного сигнала
- Поставляется с пластиковой трубы
- Очень короткое время отклика
- Фактическое значение на дисплее*
Сводка типов
| Тип | Измерение диапазона давления | Выходной сигнал | |
| Стандарт | Конечное значение может быть установлено 2 | ||
| QBM3020-1U | −50... +50 Pa | ± (30... 50) Pa | 0…10 V DC |
| QBM3020-1 | 0...100 Pa | 50... 100 Pa | 0…10 V DC |
| QBM3020-3 | 0...300 Pa | 100... 300 Pa | 0…10 V DC |
| QBM3020-5 | 0...500 Pa | 300... 500 Pa | 0…10 V DC |
| QBM3020-10 | 0...1000 Pa | 500... 1000 Pa | 0…10 V DC |
| QBM3020-25 | 0...2500 Pa | 1600... 2500 Pa | 0…10 V DC |
| QBM3020-1D | 0...100 Pa | 50... 100 Pa | 0…10 V DC |
| QBM3020-3D | 0...300 Pa | 100... 300 Pa | 0…10 V DC |
| QBM3020-5D | 0...500 Pa | 300... 500 Pa | 0…10 V DC |
| QBM3020-10D | 0...1000 Pa | 500... 1000 Pa | 0…10 V DC |
| QBM3020-25D | 0...2500 Pa | 1600... 2500 Pa | 0…10 V DC |
Технические характеристики
| Напряжение | AC 24 V ±15 %, 50/ 60 Hz или DC 13.5...33 V |
| Потребляемая мощность | <0.5 VA |
| Диапазон давления | 0...200 Pa, 0...250 Pa, 0…500 Pa |
| Выходной сигнал | DC 0 ...10 V |
| Время отклика | 1 сек |
| Среда | Воздух, неагрессивные газы |
| Допустимая температура среды | 0...70 °C |
| Стандарт защиты | IP42 по IEC 60 529 |
| Класс безопасности | III по EN 60 730 |
| Положение при монтаже | Вертикальная мембрана, ниппели для подключения трубок снизу |
| Вес включая упаковку | 0,183 кг |

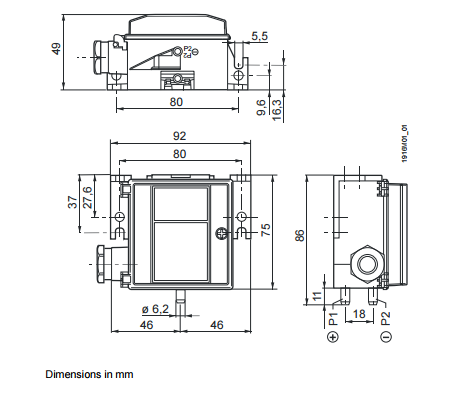

Размеры
Применение
Применяется для измерения перепада давлений воздуха или неагрессивных газов, при необходимости в особо точных измерениях и высоких требованиях к чувствительности. Мембранный чувствительный элемент датчика подвергается механическому воздействию контролируемой среды и, в зависимости от величины изменения положения мембраны, электронный блок подает выходной сигнал от 0 до 10 В.
