2-ходовый фланцевый клапан Siemens MVF461H20-5
Артикул производителя: MVF461H20-5
Этот клапан от Siemens имеет артикул производителя MVF461H20-5. Это гарантирует высокое качество и надежность данного изделия.
Характеристики товара
- Диаметр условного прохода DN: 16
- PN: 20
- Kvs,м³/ч: 5
- Тип клапана: 2-ходовой
- Соединение клапана: фланец
- Привод: Встроен
Целевое назначение
Данный клапан предназначен для регулирования потока жидкости или газа в системах отопления, вентиляции и кондиционирования воздуха. Он обеспечивает точное и эффективное управление потоком, что позволяет поддерживать оптимальные условия работы системы.
Преимущества использования и покупки у нас
- Надежность и качество: клапан Siemens MVF461H20-5 произведен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.
- Простота установки: данный клапан имеет встроенный привод, что упрощает его установку и подключение к системе.
- Точное регулирование: благодаря своей конструкции и высокой точности, этот клапан обеспечивает точное регулирование потока жидкости или газа.
- Безопасность: клапан Siemens MVF461H20-5 соответствует всем необходимым стандартам безопасности, что обеспечивает безопасную эксплуатацию системы.
- Гарантия: при покупке клапана Siemens MVF461H20-5 у нас вы получаете гарантию на товар, что дает вам дополнительное спокойствие и уверенность в качестве продукта.
Выбрав клапан Siemens MVF461H20-5, вы получаете надежное и эффективное решение для регулирования потока жидкости или газа в системах отопления, вентиляции и кондиционирования воздуха. Покупка у нас обеспечивает высокое качество товара, простоту установки и точное регулирование, а также гарантию на товар. Не упустите возможность улучшить работу вашей системы с помощью клапана Siemens MVF461H20-5.
КЛАПАН МАГНИТНЫЙ СЕДЕЛЬНЫЙ 2-ХОДОВОЙ, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ, PN16 DN20, KVS 5, AC/DC 24 В. Марка MVF461H20-5.
- Быстрое позиционирование (<2 s), высокое разрешение (1 : 1000)
- Изменяемая характеристика расхода: равнопроцентная или линейная
- Высокие пределы изменений регулировок
- Изменяемый стандартный интерфейс DC 0/2...10 V или DC 0/4... 20 mA
- Фазовый сигнальный вход для контроллеров Staefa
- Управление положением и сигнал обратной связи по положению
- Бесконтактное индуктивное измерение хода
- Возврат пружиной: клапан закрывается при отключении питания
- Низкий коэффициент трения, высокая надежность и отсутствие
необходимости проведения технического обслуживания
Применение
Клапаны типа MVF461H... – это управляющие проходные клапаны сэлектромагнитным приводом. Привод оснащается электроникой для управлением
положением и обработки сигналов обратной связи. При отключении питания
клапан закрывается.
Короткое время позиционирования, высокое разрешение и большие пределы
изменений регулировок делают эти клапаны идеальными для пропорционального
управления районными теплоцентралями и отопительными установками,
использующими высокотемпературную горячую воду и пар.
Перечень типов
| Тип | DN | kvs [м3/ч] | ∆pmax [кПа] | ∆ps [кПа] | SNA [VA] | Pmed [W] | IN Предохран. [A] | Поперечное 4-жильное соединение 1.5 Макс. длина кабеля L [m] | Поперечное 4-жильное соединение 2.5 Макс. длина кабеля L [m] | Поперечное 4-жильное соединение 4.0 Макс. длина кабеля L [m] |
| MVF461H15-0.6 | 15 | 0.6 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H15-1.5 | 15 | 1.5 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H15-3 | 15 | 3 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H20-5 | 20 | 5 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H25-8 | 25 | 8 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H32-12 | 32 | 12 | 1000 | 1000 | 43 | 20 | 4 | 40 | 70 | 120 |
| MVF461H40-20 | 40 | 20 | 1000 | 1000 | 65 | 20 | 6.3 | 30 | 50 | 80 |
| MVF461H50-30 | 50 | 30 | 1000 | 1000 | 65 | 26 | 6.3 | 30 | 50 | 80 |
Технические характеристики
| Свойство | Значение |
| Класс PN | PN 16 |
| Рабочее напряжение | AC 24 V, DC 20...30 V |
| Сигнал позиционирования | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA, DC 0...20 V Phs |
| Время позиционирования | < 2 с |
| Функция пружинного возврата | A->AB закрыт |
| Сигнал обратной связи | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA |
| Класс защиты | IP31 |
| Температура окружающей среды, работа | -5...45 °C |
| Положение при монтаже | Вертикально и горизонтально |
| Допустимое рабочее давление | Вода <120 °C: 1600 кПa Вода >120 °C: 1300 кПa Насыщенный пар: 900 кПa |
| Скорость утечки | 0.05% значения kvs |
| Absolute pressure p1 steam | 900,00 kPa abs |
| Температура среды | 1...180 °C |
| Характеристика клапана | Равнопроцентная , Линейная |
| Ход штока ΔH/H100 | 1:1000 |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Материал внутренних частeй клапана | CrNi сталь |
| Δpmax | 1000 кПа |
| Δps | 1000 кПа |

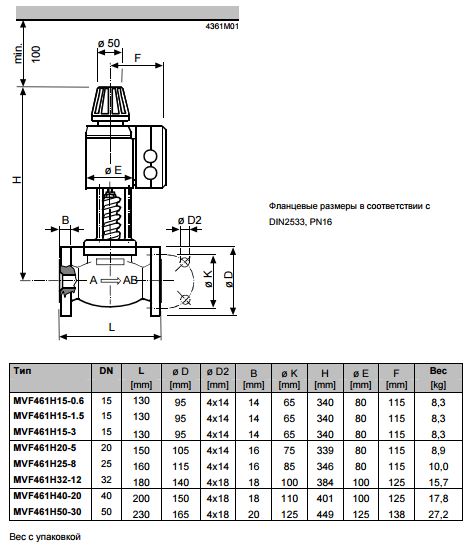

Размеры
Siemens
