2-ходовый фланцевый клапан Siemens MVF461H40-20
Артикул производителя: MVF461H40-20
Этот клапан является продуктом от компании Siemens, известной своим высоким качеством и надежностью. Артикул производителя MVF461H40-20 гарантирует соответствие клапана всем необходимым стандартам и требованиям.
Характеристики товара:
- Диаметр условного прохода DN: 16
- PN: 40
- Kvs,м³/ч: 20
- Тип клапана: 2-ходовой
- Соединение клапана: фланец
- Привод: Встроен
Целевое назначение и преимущества использования
Клапан Siemens MVF461H40-20 предназначен для регулирования потока жидкости или газа в системах отопления, охлаждения или вентиляции. Он обеспечивает точное и надежное управление потоком, что позволяет поддерживать оптимальные условия работы системы.
Преимущества использования данного клапана:
- Надежность: Siemens известен своими высококачественными продуктами, которые долговечны и надежны в работе.
- Точность регулирования: благодаря встроенному приводу и высокой точности клапана, можно точно контролировать поток жидкости или газа.
- Простота установки: фланцевое соединение облегчает процесс установки и подключения клапана к системе.
- Универсальность: клапан может использоваться в различных системах и отраслях, таких как промышленность, коммерческие здания или жилые помещения.
Покупая клапан Siemens MVF461H40-20 у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только оригинальные продукты от производителя, которые прошли все необходимые проверки и сертификации. Наша компания имеет многолетний опыт работы в сфере поставок промышленного оборудования, и мы гарантируем качество и надежность нашей продукции.
КЛАПАН МАГНИТНЫЙ СЕДЕЛЬНЫЙ 2-ХОДОВОЙ, ФЛАНЦЕВОЕ СОЕДИНЕНИЕ, PN16 DN40, KVS 20, AC/DC 24 В. Марка MVF461H40-20.
- Быстрое позиционирование (<2 s), высокое разрешение (1 : 1000)
- Изменяемая характеристика расхода: равнопроцентная или линейная
- Высокие пределы изменений регулировок
- Изменяемый стандартный интерфейс DC 0/2...10 V или DC 0/4... 20 mA
- Фазовый сигнальный вход для контроллеров Staefa
- Управление положением и сигнал обратной связи по положению
- Бесконтактное индуктивное измерение хода
- Возврат пружиной: клапан закрывается при отключении питания
- Низкий коэффициент трения, высокая надежность и отсутствие
необходимости проведения технического обслуживания
Применение
Клапаны типа MVF461H... – это управляющие проходные клапаны сэлектромагнитным приводом. Привод оснащается электроникой для управлением
положением и обработки сигналов обратной связи. При отключении питания
клапан закрывается.
Короткое время позиционирования, высокое разрешение и большие пределы
изменений регулировок делают эти клапаны идеальными для пропорционального
управления районными теплоцентралями и отопительными установками,
использующими высокотемпературную горячую воду и пар.
Перечень типов
| Тип | DN | kvs [м3/ч] | ∆pmax [кПа] | ∆ps [кПа] | SNA [VA] | Pmed [W] | IN Предохран. [A] | Поперечное 4-жильное соединение 1.5 Макс. длина кабеля L [m] | Поперечное 4-жильное соединение 2.5 Макс. длина кабеля L [m] | Поперечное 4-жильное соединение 4.0 Макс. длина кабеля L [m] |
| MVF461H15-0.6 | 15 | 0.6 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H15-1.5 | 15 | 1.5 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H15-3 | 15 | 3 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H20-5 | 20 | 5 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H25-8 | 25 | 8 | 1000 | 1000 | 33 | 15 | 3.15 | 60 | 100 | 160 |
| MVF461H32-12 | 32 | 12 | 1000 | 1000 | 43 | 20 | 4 | 40 | 70 | 120 |
| MVF461H40-20 | 40 | 20 | 1000 | 1000 | 65 | 20 | 6.3 | 30 | 50 | 80 |
| MVF461H50-30 | 50 | 30 | 1000 | 1000 | 65 | 26 | 6.3 | 30 | 50 | 80 |
Технические характеристики
| Свойство | Значение |
| Класс PN | PN 16 |
| Рабочее напряжение | AC 24 V, DC 20...30 V |
| Сигнал позиционирования | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA, DC 0...20 V Phs |
| Время позиционирования | < 2 с |
| Функция пружинного возврата | A->AB закрыт |
| Сигнал обратной связи | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA |
| Класс защиты | IP31 |
| Температура окружающей среды, работа | -5...45 °C |
| Положение при монтаже | Вертикально и горизонтально |
| Допустимое рабочее давление | Вода <120 °C: 1600 кПa Вода >120 °C: 1300 кПa Насыщенный пар: 900 кПa |
| Скорость утечки | 0.05% значения kvs |
| Absolute pressure p1 steam | 900,00 kPa abs |
| Температура среды | 1...180 °C |
| Характеристика клапана | Равнопроцентная , Линейная |
| Ход штока ΔH/H100 | 1:1000 |
| Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
| Материал внутренних частeй клапана | CrNi сталь |
| Δpmax | 1000 кПа |
| Δps | 1000 кПа |

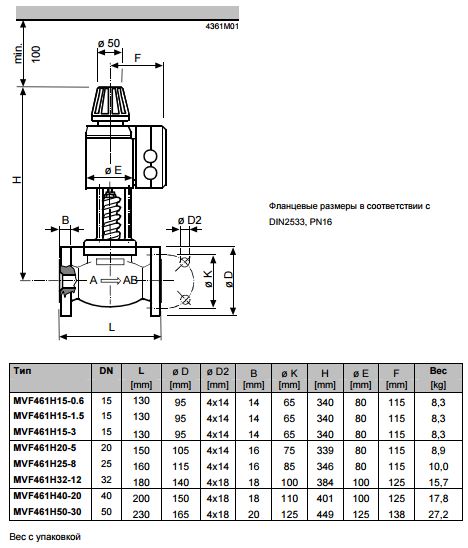

Размеры
