2-ходовый фланцевый клапан Siemens VVF43.100-160

Характеристики товара:

Артикул производителя: VVF43.100-160

Диаметр условного прохода DN: 100

PN: 16

Kvs,м³/ч: 160

Тип клапана: 2-ходовой

Соединение клапана: фланец

Привод: SKC

Целевое назначение:

Фланцевый клапан Siemens VVF43.100-160 предназначен для регулирования потока рабочей среды в системах отопления, вентиляции и кондиционирования воздуха. Он обеспечивает точное и надежное управление потоком воздуха или воды, что позволяет поддерживать оптимальные условия в помещении.

Преимущества использования и покупки у нас:

1. Качество и надежность. Клапан Siemens VVF43.100-160 изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.

2. Точное регулирование. Благодаря приводу SKC и двухходовому исполнению, этот клапан обеспечивает точное и плавное регулирование потока среды.

3. Простота установки и эксплуатации. Фланцевое соединение позволяет легко установить клапан в систему. Кроме того, привод SKC обеспечивает удобное управление клапаном.

4. Широкий диапазон применения. Клапан Siemens VVF43.100-160 подходит для использования в различных системах отопления, вентиляции и кондиционирования воздуха, что делает его универсальным решением для различных объектов.

5. Конкурентная цена. Мы предлагаем данный клапан по конкурентной цене, что делает его доступным для широкого круга потребителей.

Приобретая 2-ходовой фланцевый клапан Siemens VVF43.100-160 у нас, вы получаете надежное и качественное оборудование, которое обеспечит эффективную работу вашей системы отопления, вентиляции или кондиционирования воздуха.

Клапан регулирующий, 2-ходовой, фланцевый, седельный, PN16, DN100, KVS 160.

Производительные клапаны для средних температур от -10 ... 150 °C
Корпус клапана из серого (литейного) чугуна EN-GJL-250
DN 15…150  kvs 1.6…400 м3 /ч
Фланец типа 21, конструкция фланца B
VVF42..K с компенсацией давления для работы с высокими перепадами давления
Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...

Применение

В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).

Обзор модификаций

Модель	Диаметр DN, мм	Пропускная способность Kvs, м³/час	Вес, кг
VVF42.15-1.6	15	1.6	3.8
VVF42.15-2.5	15	2.5	3.8
VVF42.15-4	15	4.0	3.8
VVF42.20-6.3	20	6.3	4.9
VVF42.25-6.3	25	6.3	5.4
VVF42.25-10	25	10.0	5.5
VVF42.32-16	32	16.0	8.9
VVF42.40-16	40	16.0	9.9
VVF42.40-25	40	25.0	10.0
VVF42.50-31.5	50	31.5	12.6
VVF42.65-50	65	50.0	19.3
VVF42.65-63	65	63.0	19.3
VVF42.80-80	80	80.0	28.1
VVF42.80-100	80	100.0	28.0
VVF42.100-125	100	125.0	37.4
VVF42.100-160	100	160.0	37.4
VVF42.125-200	125	200.0	55.0
VVF42.150-400	150	400.0	63.7

Технические характеристики

Свойство	Значение
Шток	to DN80: 20 мм, from DN100: 40 мм
Скорость утечки	0…0.02% of the kvs value
Среда	Охлажденная вода, Cоляной раствор, Bодa с антифризом, Низкотемпературная горячая вода
Температура среды	-10...150 °C
Характеристика клапана	Equal percentage , k_vs 250/400 linear
Диапазон изменений Sv	DN 15 .. 25: >50 , DN 32...150: >100
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Cast iron EN-GJL-250
Материал внутренних частeй клапана	< DN40: CrNi steel / brass , > DN40: CrNi steel / bronze
Класс PN	PN 16

Размеры

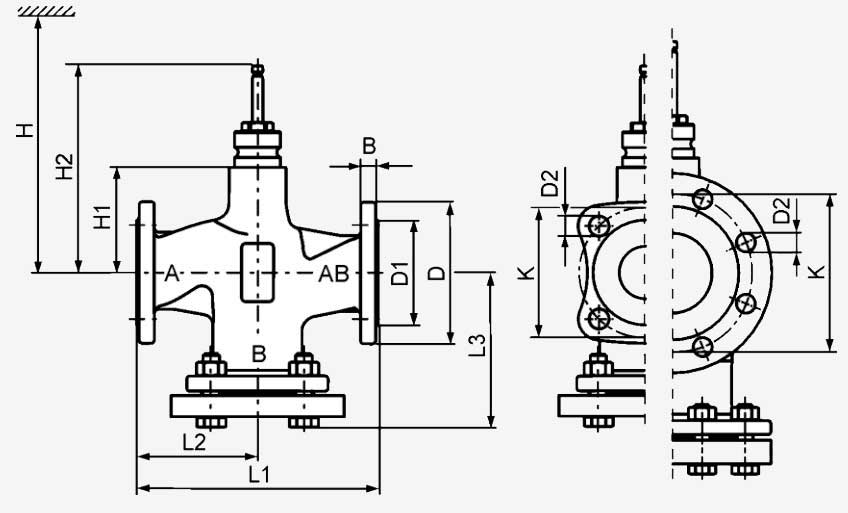

Размеры клапана Siemens VVF43.100-160

Замечания по проектированию

Место установки	Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.
Улавливания грязи	Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана. Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитация	Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.
