Фланцевый клапан Siemens VVF43.65-50

Артикул производителя: VVF43.65-50

Данный фланцевый клапан Siemens VVF43.65-50 представляет собой 2-ходовой клапан с условным проходом DN 65. Он имеет номинальное давление PN 16 и коэффициент прохода Kvs,м³/ч равный 50.

Целевое назначение

Фланцевый клапан Siemens VVF43.65-50 предназначен для использования в системах отопления, вентиляции и кондиционирования воздуха. Он обеспечивает регулировку потока жидкости или газа в системе, позволяя поддерживать оптимальные условия работы.

Преимущества использования и покупки у нас

Качество и надежность: Фланцевый клапан Siemens VVF43.65-50 изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.

Простота установки: Клапан имеет фланцевое соединение, которое облегчает его установку и подключение к системе.

Удобство использования: Клапан оснащен приводом SKC, который обеспечивает легкое и точное управление потоком с помощью внешнего устройства.

Эффективность: Благодаря своей конструкции и характеристикам, клапан позволяет оптимизировать работу системы и снизить энергозатраты.

Гарантия качества: Покупая фланцевый клапан Siemens VVF43.65-50 у нас, вы получаете гарантию на товар и уверенность в его качестве.

Фланцевый клапан Siemens VVF43.65-50 - надежное и удобное решение для регулировки потока в системах отопления, вентиляции и кондиционирования воздуха. Покупка у нас гарантирует вам качество, надежность и эффективность работы клапана.

Клапан регулирующий, 2-ходовой, фланцевый, седельный, PN16, DN65, KVS 50.

Производительные клапаны для средних температур от -10 ... 150 °C
Корпус клапана из серого (литейного) чугуна EN-GJL-250
DN 15…150  kvs 1.6…400 м3 /ч
Фланец типа 21, конструкция фланца B
VVF42..K с компенсацией давления для работы с высокими перепадами давления
Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...

Применение

В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).

Обзор модификаций

Модель	Диаметр DN, мм	Пропускная способность Kvs, м³/час	Вес, кг
VVF42.15-1.6	15	1.6	3.8
VVF42.15-2.5	15	2.5	3.8
VVF42.15-4	15	4.0	3.8
VVF42.20-6.3	20	6.3	4.9
VVF42.25-6.3	25	6.3	5.4
VVF42.25-10	25	10.0	5.5
VVF42.32-16	32	16.0	8.9
VVF42.40-16	40	16.0	9.9
VVF42.40-25	40	25.0	10.0
VVF42.50-31.5	50	31.5	12.6
VVF42.65-50	65	50.0	19.3
VVF42.65-63	65	63.0	19.3
VVF42.80-80	80	80.0	28.1
VVF42.80-100	80	100.0	28.0
VVF42.100-125	100	125.0	37.4
VVF42.100-160	100	160.0	37.4
VVF42.125-200	125	200.0	55.0
VVF42.150-400	150	400.0	63.7

Технические характеристики

Свойство	Значение
Шток	to DN80: 20 мм, from DN100: 40 мм
Скорость утечки	0…0.02% of the kvs value
Среда	Охлажденная вода, Cоляной раствор, Bодa с антифризом, Низкотемпературная горячая вода
Температура среды	-10...150 °C
Характеристика клапана	Equal percentage , k_vs 250/400 linear
Диапазон изменений Sv	DN 15 .. 25: >50 , DN 32...150: >100
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Cast iron EN-GJL-250
Материал внутренних частeй клапана	< DN40: CrNi steel / brass , > DN40: CrNi steel / bronze
Класс PN	PN 16

Размеры

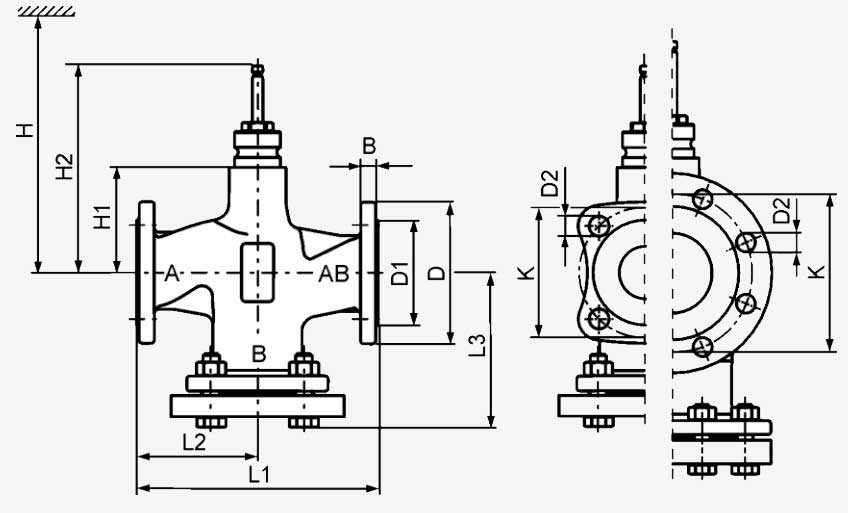

Размеры клапана Siemens VVF43.65-50

Замечания по проектированию

Место установки	Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.
Улавливания грязи	Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана. Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитация	Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.
