Муфтовый клапан Siemens VAI61.32-16
Артикул производителя: VAI61.32-16
Диаметр условного прохода DN: 32
PN: 40
Kvs,м³/ч: 16
Муфтовый клапан Siemens VAI61.32-16 - это высококачественное оборудование, предназначенное для использования в системах вентиляции и кондиционирования воздуха. Он обеспечивает эффективное регулирование потока воздуха и позволяет поддерживать оптимальные условия в помещении.
Целевое назначение
Муфтовый клапан Siemens VAI61.32-16 используется для регулирования потока воздуха в системах вентиляции и кондиционирования воздуха. Он обеспечивает точное и надежное управление потоком, позволяя поддерживать комфортные условия в помещении.
Преимущества использования и покупки у нас
1. Высокое качество
Муфтовый клапан Siemens VAI61.32-16 произведен из высококачественных материалов, обеспечивающих долговечность и надежность работы. Он отличается высокой степенью герметичности и устойчивостью к коррозии, что обеспечивает долгий срок службы.
2. Точное регулирование потока воздуха
Благодаря своей конструкции и специальному устройству регулирования, муфтовый клапан Siemens VAI61.32-16 обеспечивает точное и плавное регулирование потока воздуха. Это позволяет поддерживать оптимальные условия в помещении и обеспечивает комфортную работу системы вентиляции.
3. Простота монтажа и обслуживания
Муфтовый клапан Siemens VAI61.32-16 легко устанавливается и подключается к системе вентиляции. Он имеет компактные размеры и удобные крепежные элементы, что упрощает процесс монтажа. Кроме того, обслуживание клапана также просто и удобно благодаря доступу к внутренним элементам.
4. Надежность и безопасность
Муфтовый клапан Siemens VAI61.32-16 прошел все необходимые испытания и сертификации, что подтверждает его соответствие высоким стандартам качества и безопасности. Он надежно защищает систему от обратного потока воздуха и обеспечивает безопасную работу всего вентиляционного оборудования.
Приобретая муфтовый клапан Siemens VAI61.32-16 у нас, вы можете быть уверены в его высоком качестве и надежности. Мы предлагаем только оригинальную продукцию от ведущих производителей и гарантируем полную поддержку и консультацию на всех этапах покупки и эксплуатации оборудования.
КЛАПАН ШАРОВОЙ 2-ХОДОВОЙ, ВНУТРЕННЯЯ РЕЗЬБА, PN40, DN32, KVS 16. Марка VAI61.32-16.
- Корпус клапана - латунь UNS C35330 (DZR)
- DN 15...50
- kvs 1...63 m3 /h
- Внутреннее резьбовое соединение Rp.. согл. ISO 7-1
- Угол поворота 90°
- Для применения с приводами поворотного типа GQD..9A, GMA..9E с возвратной пружиной и GDB..9E, GLB..9E без возвратной пружины
Применение
Применяются для установок ОКВ как регулирующие или отсечные клапаны. Для закрытых контуров (избегайте кавитацию, см стр 5).
Обзор модификаций
Обзор модификаций
| Модель | Диаметр DN | Присоединение дюймы | Пропускная способность Kvs |
| VAI61.15-1 | 15 | 1/2" | 1 м³/час |
| VAI61.15-2.5 | 15 | 1/2" | 2,5 м³/час |
| VAI61.15-10 | 15 | 1/2" | 10 м³/час |
| VAI61.20-4 | 20 | 3/4" | 4 м³/час |
| VAI61.20-10 | 20 | 3/4" | 10 м³/час |
| VAI61.25-10 | 25 | 1" | 10 м³/час |
| VAI61.25-16 | 25 | 1" | 16 м³/час |
| VAI61.32-10 | 32 | 1"1/4 | 10 м³/час |
| VAI61.40-16 | 40 | 1"1/2 | 16 м³/час |
| VAI61.40-25 | 40 | 1"1/2 | 25 м³/час |
| VAI61.50-25 | 50 | 2" | 25 м³/час |
| VAI61.50-40 | 50 | 2" | 40 м³/час |
Технические характеристики
| Свойство | Значение |
| Угол поворота | 90 ° |
| Скорость утечки | 0...0.01 % значения kvs |
| kvs | 1 |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | 1...120 °C |
| Характеристика клапана | Равнопроцентная |
| Диапазон изменений Sv | > 500 |
| Допустимое рабочее давление | 1600 кПа |
| Материал корпуса клапана | Латунь UNS C35330 (DZR) |
| Материал внутренних частeй клапана | Латунь UNS C35330 (DZR), хромированная |
| Класс PN | PN 40 |
| Резьба | Rp ½ " |
| GQD..9A Δpmax | 350 кПа |
| GQD..9A Δps | 1400 кПа |
| GDB..9E Δpmax | 350 кПа |
| GDB..9E Δps | 1400 кПа |
| GMA../GLB..9E Δpmax | 350 кПа |
| GMA../GLB..9E Δps | 1400 кПа |

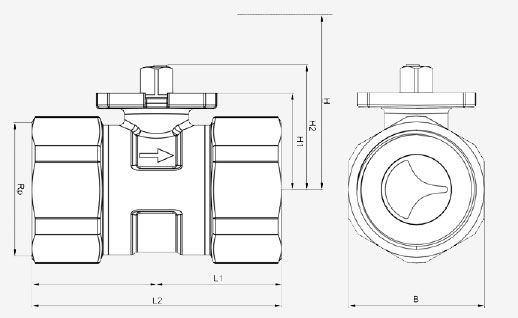

Размеры
Обслуживание
Шаровые клапаны VAI61.. и VBI61.. необслуживаемые.
При проведении сервисных работ с шаровым клапаном / приводом:
- Отключить насос и выключите электропитание
- Закрыть отсечные клапаны
- Полностью уберите давление в трубах, и дождитесь полного охлаждения При необходимости, отключите электропроводку.
Перед вводом клапана в эксплуатацию, убедитесь, что поворотный привод установлен правильно. Перед утилизацией, демонтируйте клапан и отсортируйте различные мате- риалы. Строго соблюдайте местное законодательство!
