3-ходовый фланцевый клапан Siemens VXF42.15-4

Характеристики товара:

Артикул производителя: VXF42.15-4

Диаметр условного прохода DN: 15

PN: 16

Kvs,м³/ч: 4

Масса: 2.6 кг

Тип клапана: 3-ходовой

Соединение клапана: фланец

Привод: SAX, SKD, SKB, SKC

Целевое назначение:

3-ходовой фланцевый клапан Siemens VXF42.15-4 предназначен для регулирования потока жидкостей или газов в системах отопления, вентиляции, кондиционирования воздуха и промышленных процессах. Он обеспечивает точное и надежное управление потоком среды, что делает его идеальным решением для различных технических систем.

Преимущества использования и покупки у нас:

Надежность и долговечность: Клапан Siemens VXF42.15-4 изготовлен из высококачественных материалов, что гарантирует его долговечность и надежность в работе.

Точное регулирование: Благодаря своей конструкции и высокой точности изготовления, этот клапан обеспечивает точное регулирование потока среды, что позволяет оптимизировать процессы в вашей системе.

Широкий выбор приводов: Клапан поставляется с различными типами приводов (SAX, SKD, SKB, SKC), что позволяет выбрать оптимальное решение под конкретные требования вашей системы.

Гарантия качества: Покупая у нас, вы получаете продукт от ведущего производителя с гарантией качества и поддержкой от нашей компании.

Выбирая 3-ходовой фланцевый клапан Siemens VXF42.15-4, вы получаете надежное и эффективное решение для вашей технической системы, которое обеспечит стабильную и безотказную работу на долгие годы.

Клапан регулирующий, 3-ходовой седельный, фланцевый, PN16, DN15, KVS 4.

Производительные клапаны для средних температур от -10 ... 150 °C
Корпус клапана из серого (литейного) чугуна EN-GJL-250
DN 15…150  kvs 1.6…400 м3 /ч
Фланец типа 21, конструкция фланца B
VVF42..K с компенсацией давления для работы с высокими перепадами давления
Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...

Применение

В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).

Обзор модификаций

Модель	Диаметр, DN	Пропускная способность	Привод
VXF42.15-1.6	15	1,6 м³/час	SAX SKD SKB
VXF42.15-2.5	15	2,5 м³/час
VXF42.15-4	15	4,0 м³/час
VXF42.20-6.3	20	6,3 м³/час
VXF42.25-6.3	25	6,3 м³/час
VXF42.25-10	25	10,0 м³/час
VXF42.32-16	32	16,0 м³/час
VXF42.40-16	40	16,0 м³/час
VXF42.40-25	40	25,0 м³/час
VXF42.50-31.5	50	31,5 м³/час
VXF42.50-40	50	40,0 м³/час
VXF42.65-50	65	50,0 м³/час
VXF42.65-63	65	63,0 м³/час
VXF42.80-80	80	80,0 м³/час
VXF42.100-125	100	125,0 м³/час	SKC
VXF42.125-200	125	200,0 м³/час	SKC

Технические характеристики

Свойство	Значение
Шток	to DN80: 20 мм, from DN100: 40 мм
Скорость утечки	0…0.02% of the kvs value
Среда	Охлажденная вода, Cоляной раствор, Bодa с антифризом, Низкотемпературная горячая вода
Температура среды	-10...150 °C
Характеристика клапана	Equal percentage , k_vs 250/400 linear
Диапазон изменений Sv	DN 15 .. 25: >50 , DN 32...150: >100
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Cast iron EN-GJL-250
Материал внутренних частeй клапана	< DN40: CrNi steel / brass , > DN40: CrNi steel / bronze
Класс PN	PN 16

Размеры

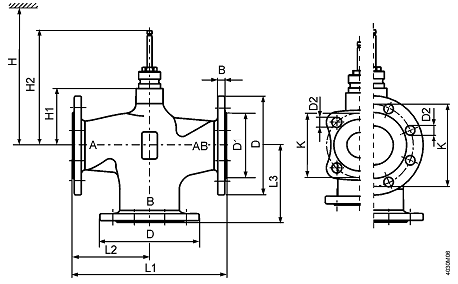

Размеры клапана Siemens VXF42.15-4

Замечания по проектированию

Место установки	Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше.
Улавливания грязи	Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана. Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов.
Кавитация	Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления.
