3-ходовый фланцевый клапан Siemens VXF42.80-100
Артикул производителя: VXF42.80-100
Данный клапан имеет артикул производителя VXF42.80-100, что позволяет точно определить его модель и характеристики. Это облегчает поиск и заказ нужного товара.
Характеристики:
- Диаметр условного прохода DN: 80
- PN: 16
- Kvs,м³/ч: 100
- Масса: 19.2
- Тип клапана: 3-ходовой
- Соединение клапана: фланец
- Привод: SAX, SKD, SKB, SKC
Целевое назначение:
Клапан Siemens VXF42.80-100 предназначен для использования в системах водоснабжения, отопления, вентиляции и других технических системах. Он обеспечивает регулирование потока жидкостей и газов, позволяет контролировать и поддерживать оптимальные параметры работы системы.
Преимущества использования и покупки у нас:
- Высокое качество: клапан Siemens VXF42.80-100 изготовлен из прочных и надежных материалов, что гарантирует его долгий срок службы.
- Надежность: благодаря своей конструкции и техническим характеристикам, этот клапан обеспечивает надежную работу системы и предотвращает утечки жидкостей или газов.
- Удобство установки: фланцевое соединение позволяет легко и быстро установить клапан в систему.
- Регулирование потока: 3-ходовой клапан позволяет контролировать и регулировать поток жидкостей или газов в системе, что позволяет поддерживать оптимальные условия работы.
- Широкий выбор приводов: клапан Siemens VXF42.80-100 может быть оснащен различными типами приводов, что позволяет выбрать наиболее подходящий вариант для конкретной системы.
Приобретая 3-ходовой фланцевый клапан Siemens VXF42.80-100 у нас, вы получаете надежный и качественный продукт, который обеспечит эффективную работу вашей системы в течение долгого времени. Мы гарантируем высокое качество товара и оперативную доставку. Закажите клапан Siemens VXF42.80-100 прямо сейчас и убедитесь в его преимуществах!
Клапан регулирующий, 3-ходовой седельный, фланцевый, PN16, DN80, KVS 100.
- Производительные клапаны для средних температур от -10 ... 150 °C
- Корпус клапана из серого (литейного) чугуна EN-GJL-250
- DN 15…150 kvs 1.6…400 м3 /ч
- Фланец типа 21, конструкция фланца B
- VVF42..K с компенсацией давления для работы с высокими перепадами давления
- Может оснащаться электромоторными приводами SАX... или электрогидравлическими приводами SKD... , SKB... и SKC...
Применение
В котельных, установках теплоснабжения и холодильных установках, градирнях, группах отопления, в системах вентиляции и кондиционирования воздуха, в качестве управляющих или предохранительных запорных клапанов. Только для закрытых гидравлических контуров (наблюдаются кавитации).
Обзор модификаций
| Модель | Диаметр DN, мм | Пропускная способность Kvs, м³/час | Вес, кг |
| VVF42.15-1.6 | 15 | 1.6 | 3.8 |
| VVF42.15-2.5 | 15 | 2.5 | 3.8 |
| VVF42.15-4 | 15 | 4.0 | 3.8 |
| VVF42.20-6.3 | 20 | 6.3 | 4.9 |
| VVF42.25-6.3 | 25 | 6.3 | 5.4 |
| VVF42.25-10 | 25 | 10.0 | 5.5 |
| VVF42.32-16 | 32 | 16.0 | 8.9 |
| VVF42.40-16 | 40 | 16.0 | 9.9 |
| VVF42.40-25 | 40 | 25.0 | 10.0 |
| VVF42.50-31.5 | 50 | 31.5 | 12.6 |
| VVF42.65-50 | 65 | 50.0 | 19.3 |
| VVF42.65-63 | 65 | 63.0 | 19.3 |
| VVF42.80-80 | 80 | 80.0 | 28.1 |
| VVF42.80-100 | 80 | 100.0 | 28.0 |
| VVF42.100-125 | 100 | 125.0 | 37.4 |
| VVF42.100-160 | 100 | 160.0 | 37.4 |
| VVF42.125-200 | 125 | 200.0 | 55.0 |
| VVF42.150-400 | 150 | 400.0 | 63.7 |
Технические характеристики
| Свойство | Значение |
| Шток | to DN80: 20 мм, from DN100: 40 мм |
| Скорость утечки | 0…0.02% of the kvs value |
| Среда | Охлажденная вода, Cоляной раствор, Bодa с антифризом, Низкотемпературная горячая вода |
| Температура среды | -10...150 °C |
| Характеристика клапана | Equal percentage , kvs 250/400 linear |
| Диапазон изменений Sv | DN 15 .. 25: >50 , DN 32...150: >100 |
| Допустимое рабочее давление | 1600 кПа |
| Материал корпуса клапана | Cast iron EN-GJL-250 |
| Материал внутренних частeй клапана | < DN40: CrNi steel / brass , > DN40: CrNi steel / bronze |
| Класс PN | PN 16 |

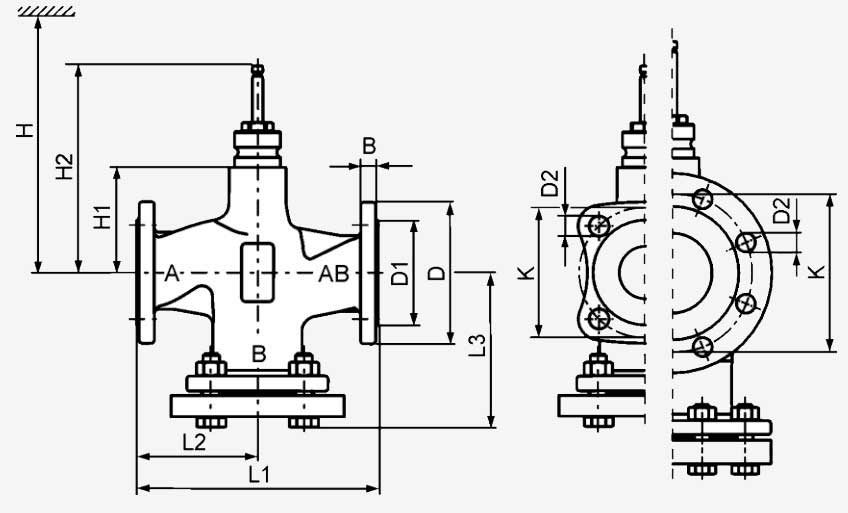

Размеры
Замечания по проектированию
| Место установки | Предпочтительно установить клапаны на возвратке, так как температура ниже, и нагрузку на уплотняющий сальник штока меньше. |
| Улавливания грязи | Установите грязевые фильтры или грязеуловители перед клапаном для обеспечения надлежащего функционирования и длительного срока службы клапана. Удалить грязь, сварочный шлак и т.д. с клапанов и трубопроводов. |
| Кавитация | Кавитации можно избежать путем ограничения перепада давления на клапане в зависимости от температуры среды и предварительного давления. |
