Муфтовый клапан Siemens VXG44.20-6.3
Описание товара
Артикул производителя: VXG44.20-6.3
Диаметр условного прохода DN: 20
Присоединение: G 1¼
PN: 16
Kvs,м³/ч: 6.3
Тип клапана: 3-ходовой
Соединение клапана: муфта
Привод: SQS
Целевое назначение
Муфтовый клапан Siemens VXG44.20-6.3 предназначен для регулирования потока жидкости или газа в системах отопления, вентиляции и кондиционирования. Он обеспечивает точное и эффективное управление тепловым режимом помещений, позволяя поддерживать комфортную температуру и экономить энергию.
Преимущества использования
- Высокая надежность и долговечность
- Точное и плавное регулирование потока
- Простая установка и обслуживание
- Широкий диапазон рабочих температур
- Высокая производительность и эффективность
Покупка у нас
Приобретая муфтовый клапан Siemens VXG44.20-6.3 у нас, вы можете быть уверены в качестве и надежности товара. Мы являемся официальным дилером Siemens и предлагаем только оригинальную продукцию. Кроме того, у нас вы найдете выгодные цены, быструю доставку и профессиональную поддержку. Наша команда экспертов всегда готова помочь вам выбрать и установить подходящее оборудование для вашей системы отопления или вентиляции.
Клапан регулирующий, 3-ходовой седельный, ВНЕШНЯЯ РЕЗЬБА, PN16, DN20, KVS 6.3. Марка VXG44.20-6.3.
VXG44.15-0.25.
- Корпус клапана – бронза CC491K (Rg5)
- DN 15...DN 40
- kvs 0.25...25 м3/ч
- Плоские уплотнительные шайбы для внешнего соединения G…B по ISO 228/1
- Наборы резьбовых фитингов ALG…3 производства Siemens
- Ручная настройка с помощью монтажной головки
- Применяется в комбинации с приводами SQS...
Применение
- Для небольших и средних установок ОВК, как регулирующий или отсечной клапан.
- Только для закрытых контуров
Рабочая среда
| 1…120 °C |
Обзор модификаций
| Модель | DN | Присоед. размер, дюймы | PN | Kvs, м³/ч | Sv | Привод |
|---|---|---|---|---|---|---|
| VXG44.15-0.25 | 15 | G 1 | 16 | 0,25 | > 50 | SQS |
| VXG44.15_0.63 | 15 | G 1 | 16 | 0,63 | > 50 | |
| VXG44.15-1.6 | 15 | G 1 | 16 | 1,6 | > 100 | |
| VXG44.15-2.5 | 15 | G 1 | 16 | 2,5 | > 100 | |
| VXG44.15-4 | 15 | G 1 | 16 | 4 | > 100 | |
| VXG44.20-6.3 | 20 | G 1¼ | 16 | 6,3 | > 100 | |
| VXG44.25-10 | 25 | G 1½ | 16 | 10 | > 100 | |
| VXG44.32-16 | 32 | G 2 | 16 | 16 | > 100 | |
| VXG44.40-25 | 40 | G 2¼ | 16 | 25 | > 100 |
Технические характеристики
| Свойство | Значение |
| kvs | 0,25 м³/ч: > 25 м³/ч |
| Шток | 5.5 мм |
| Скорость утечки | 0...0.02 % значения kvs |
| Скорость утечки через байпас | 0...0.02 % значения kvs |
| DN | 15 : > 40 |
| Температура среды | 1…120 °C |
| Характеристика клапана | Проходной порт: равнопроцентная Байпас: линейная , Байпасс: линейная |
| Диапазон изменений Sv | От DN 20: >100 |
| Допустимое рабочее давление | 1600 кПа |
| Материал корпуса клапана | Бронза CC491K (Rg5) |
| Материал внутренних частeй клапана | CrNi сталь/Rg5/латунь |
| Класс PN | PN 16 |
| Резьба | G 1 B " |

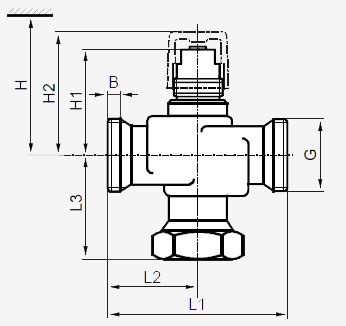

Размеры
Техническое обслуживание
Клапаны VXG41... не требуют технического обслуживания.
Во время выполнения сервисных работ с клапаном / приводом:
- отключайте насос и выключайте электропитание
- закрывайте стопорные клапаны
- полностью устраните давление в трубопроводной системе и дождитесь охлаждения труб
При необходимости отключите электрические провода.
Перед тем, как клапан снова начнет работать, убедитесь, что привод правильно установлен.
Сальники можно поменять без снятия клапана, если в трубах нет давления, они полностью охладились, а поверхность штока не имеет повреждений.
Если шток поврежден в зоне сальника, замените весь блок шток-плунжер. Обратитесь в местное представительство компании.
Siemens
