3-ходовый муфтовый клапан Siemens VXP45.10-1.6

Артикул производителя: VXP45.10-1.6

3-ходовой муфтовый клапан Siemens VXP45.10-1.6 - это надежное и эффективное решение для регулирования потока жидкости или газа. Он представляет собой компактный и прочный клапан, который обеспечивает точное и плавное управление проходом жидкости.

Характеристики товара:

Диаметр условного прохода DN: 10

Присоединение: G ½

PN: 16

Kvs,м³/ч: 1.6

Тип клапана: 3-ходовой

Соединение клапана: муфта

Привод: SSB

Целевое назначение и преимущества использования:

3-ходовой муфтовый клапан Siemens VXP45.10-1.6 предназначен для использования в системах отопления, вентиляции и кондиционирования. Он позволяет регулировать поток жидкости или газа в системе, обеспечивая оптимальную работу и комфортное условия в помещении.

Основные преимущества использования 3-ходового муфтового клапана Siemens VXP45.10-1.6:

Точное и плавное регулирование потока жидкости или газа;

Высокая надежность и долговечность;

Простая установка и обслуживание;

Компактный размер, что позволяет экономить место при установке;

Высокая эффективность и экономия энергии;

Совместимость с другими системами автоматизации Siemens.

Покупая 3-ходовой муфтовый клапан Siemens VXP45.10-1.6 у нас, вы можете быть уверены в качестве и надежности товара. Мы предлагаем только оригинальную продукцию Siemens, которая отвечает высоким стандартам производителя. Кроме того, у нас вы найдете конкурентные цены и профессиональную поддержку при выборе и установке клапана.

Клапан регулирующий, 3-ходовой седельный, ВНЕШНЯЯ РЕЗЬБА, PN16, DN15, KVS 1.6. Марка VXP45.10-1.6.

Номинальное давление 16 бар, ANSI Класс 250
Бронзовый корпус клапана (Rg5) - DN10, … DN40 - Резьбовое присоединение G...B
Номинальный ход 5.5 мм - Фитинг ALG
Компрессионные фитинги SERTO типа SO21… можно получить от торговых представителей
Применяются с электромоторными приводами типа SSB… или SSC

Применение

В системах вентиляции и кондиционирования для управления по воде в закрытых контурах, например в индукционных устройствах, фэнкойлах, небольших нагревателях и охладителях. Подходит для использования: В двухтрубных системах с одним теплообменником для нагрева и охлаждения В четырехтрубных системах с двумя теплообменниками отдельно для нагрева и отдельно для охлаждения. В закрытых контурах систем теплоснабжения: Отдельные этажи в здании Отдельные помещения

Таблица типов

VXP45… 3-порта	DN	Подключение	kvs A →AB [m3 /h]	kvs 1) B →AB [m3 /h	Sv
VXP45.10-0.4	10	G½B	0.4	0.28	> 50
VXP45.10_0.63	10	G½B	0.63	0.44	> 50
VXP45.10-1	10	G½B	1.0	0.70	> 50
VXP45.10-1.6	10	G½B	1.6	1.12	> 50
VXP45.15-2.5	15	G¾B	2.5	1.75	> 50
VXP45.20-4	20	G1B	4.0	2.80	> 50
VXP45.25-6.3	25	G1¼B	6.3	4.40	> 50
VXP45.25-10	25	G1½B	10	10	> 100
VXP45.32-16	32	G2B	16	16	> 100
VXP45.40-25	40	G2¼B	25	25	> 100

Технические характеристики

Свойство	Значение
k_vs	0,25 м³/ч: > 25 м³/ч
Шток	5.5 мм
Скорость утечки	0...0.02 % значения k_vs
Скорость утечки через байпас	0...0.02 % значения k_vs
DN	15 : > 40
Температура среды	1…120 °C
Характеристика клапана	Проходной порт: равнопроцентная Байпас: линейная , Байпасс: линейная
Диапазон изменений Sv	От DN 20: >100
Допустимое рабочее давление	1600 кПа
Материал корпуса клапана	Бронза CC491K (Rg5)
Материал внутренних частeй клапана	CrNi сталь/Rg5/латунь
Класс PN	PN 16
Резьба	G 1 B "

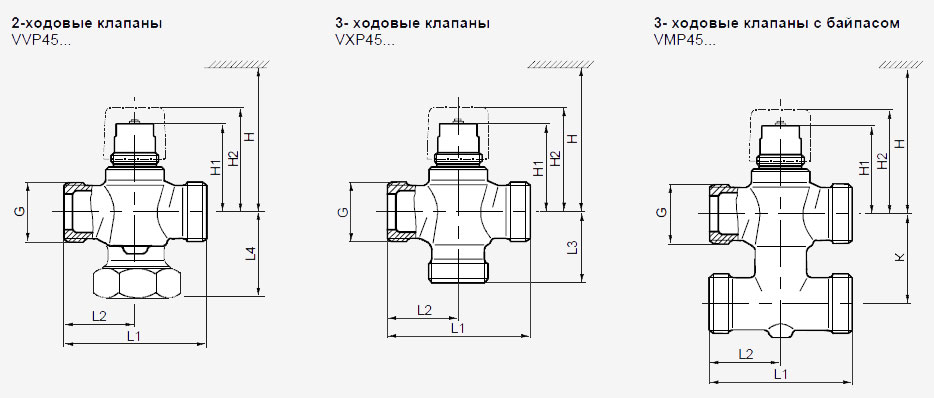

Размеры

Размеры клапана Siemens VXP45.10-1.6

Примечания по наладкеКлапаны VXG41... не требуют технического обслуживания.

Ручное управление

Порт A → AB может открываться через привод или вручную. With three-port valves, this throttles or закр. bypass B. Порт A → AB вручную открывается на 70 % (при этом байпас закрывается на 30 %). Клапаны со значениями kvs 10, 16 и 25 могут открываться полностью (при этом байпас закрывается целиком.) Клапаны закрываются автоматически с помощью задней пружины.

Предупреждение!

Перед осуществлением каких-либо сервисных работ следует выключить насос и электропитание, закрыть главный клапан на трубопроводе, уменьшить давление в трубах и дать им полностью охладиться. Если необходимо, разъедините контакты на клеммах. Управление клапаном осуществляется через ручной привод или через правильно смонтированный электрический привод.
