Электрогидравлический привод Siemens SKD82.51

Артикул производителя: SKD82.51

Электрогидравлический привод Siemens SKD82.51 представляет собой надежное и эффективное устройство для управления системами отопления, вентиляции и кондиционирования воздуха.

Характеристики

Напряжение питания: ∿ 24 В

Управляющий сигнал: 3-точечное

Время позиционирования, сек: 120

Крутящий момент: 1000

Пружина / время срабатывания: есть

Ход штока: 20

Целевое назначение

Привод SKD82.51 разработан для автоматизации работы систем отопления и кондиционирования воздуха в зданиях различного назначения, включая офисные помещения, промышленные объекты и торговые центры.

Преимущества использования

Надежность: Привод Siemens SKD82.51 обеспечивает стабильную и точную работу системы благодаря высокой надежности компонентов.

Эффективность: Благодаря быстрому времени позиционирования и высокому крутящему моменту, привод обеспечивает быструю реакцию на изменения температуры и эффективное управление системой.

Простота установки и обслуживания: Привод поставляется с подробной инструкцией по установке и обслуживанию, что делает его удобным в эксплуатации.

Приобретая электрогидравлический привод Siemens SKD82.51, вы получаете надежное и эффективное решение для автоматизации вашей системы отопления и вентиляции.

ПРИВОД ЭЛЕКТРОГИДРАВЛИЧЕСКИЙ, 1000 N,20мм, AC 24 В, 3P. Марка SKD82.51.

сила позиционирования клапана 1000 N
для непосредственного монтажа на клапанах; дополнительная регулировка не требуется
дополнительные функции, обеспечиваемые доп.контактом, нагревателем штока и преобразователь механического хода
SKD62U и SKD62UA имеют сертификат UL
версии приводов с или без возвратной пружиной
обратная связь по позиционированию

Применение

Для 2- и 3-ходовых клапанов Сименс типа VVF..., VVG..., VXF... и VXG... с 20–мм ходом в качестве регулирующих и предохранительных стопорных клапанов в системах отопления, вентиляции и кондиционирования воздуха

Обзор модификаций

Тип	Рабоч. напряжение	Сигнал позицонир	Возвр Функция	.пружина Время	Время Открытие	позицонир Закрыт
SKD32.50	AC 230 V	3-точечн	-	-	120 с	120 с
SKD32.51	AC 230 V	3-точечн	да	8 с	120 с	120 с
SKD32.21	AC 230 V	3-точечн	да	8 с	30 с	10 с
SKD82.50	AC 24 V	3-точечн	-	-	120 с	120 с
SKD82.50U	AC 24 V	3-точечн	-	-	120 с	120 с
SKD82.51	AC 24 V	3-точечн	да	8 с	120 с	120 с
SKD82.51U	AC 24 V	3-точечн	да	8 с	120 с	20 с
SKD62	AC 24 V	DC 0...10 V, 4...20 mA, или 0...1000 Ω	да	15 с	30 с	15 с
SKD62U	AC 24 V	DC 0...10 V, 4...20 mA, или 0...1000 Ω	да	15 с	30 с	15 с
SKD60	AC 24 V	DC 0...10 V, 4...20 mA, или 0...1000 Ω	-	-	30 с	15 с
SKD62UA	AC 24 V	DC 0...10 V, 4...20 mA, или 0...1000 Ω	да	15 с	30 с	15 с

Технические характеристики

Рабочее напряжение	AC 24 V
Частота	50 или 60 Hz
Макс. энергопотребление	20 VA / 13 W
Управляющий сигнал	3-точечный
Время закрытия пружиной	8 сек.
Усилие позиционирования	1000 N
Ход штока	20 мм
Возвратная пружина	есть
Макс. температура среды	-25…150 °C < 0 °C: требуется обогрев штока ASZ6.5
Ввод кабеля	4 x M20 (∅ 20,5 мм)
Класс защиты корпуса	IP54 to EN 60529
Вес	3.60 кг
Материал корпус привода, кронштейн	Литой алюминий
Материал корпус и ручка управления	Пластик

Размеры

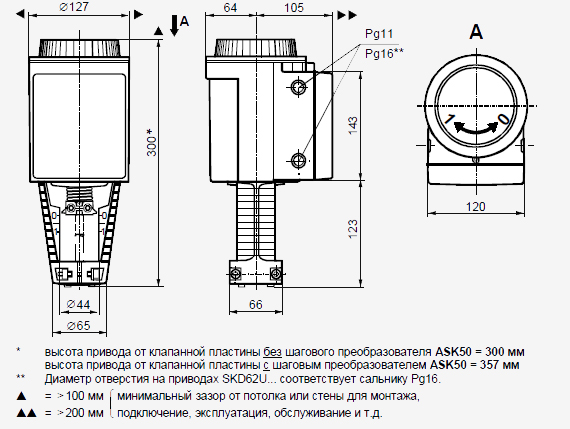

Размеры привода Siemens SKD82.51

Техническое обслуживание

При обслуживании клапана: Отключите насос и электропитание, закройте главные стопорные клапаны трубопровода, спустите давление в трубах и дайте им полностью остыть. При необходимости отключите электросоединения от клемм.
Клапан должен быть снова введен в эксплуатацию только при правильно установленном приводе.
Приводы и клапаны не требуют обслуживания. Утилизация

Привод содержит электрические и электронные компоненты, поэтому он не должен утилизовываться как бытовые отходы. Необходимо соблюдать местное действующее законодательство.
