Электромоторный привод SAS61.03 Siemens

Характеристики

Артикул производителя: SAS61.03

Ширина: 93 мм

Длина: 80 мм

Высота: 151 мм

Напряжение питания: 24 В

Вес: 0,456 кг

Назначение: для работы с двух- и трех ходовыми регулирующими или отсечными клапанами

Области применения: в системах отопления и вентиляции

Класс защиты IP: IP 54

Управляющий сигнал: DC 0-10 В DC 4-20мА

Целевое назначение

Электромоторный привод SAS61.03 Siemens разработан для эффективного управления двух- и трех ходовыми клапанами в системах отопления и вентиляции.

Преимущества использования

Надежность: Siemens известен своим высоким качеством продукции, обеспечивая долговечную работу электромоторного привода.

Универсальность: Привод подходит для работы с различными типами клапанов, что обеспечивает гибкость в проектировании и обслуживании систем отопления и вентиляции.

Простота управления: Управляющий сигнал в формате DC 0-10 В и DC 4-20мА обеспечивает легкость в настройке и интеграции привода в существующие системы автоматизации.

Защита от внешних воздействий: Класс защиты IP54 гарантирует защиту от пыли и брызг воды, что делает привод надежным даже в условиях повышенной влажности.

Приобретая электромоторный привод SAS61.03 Siemens, вы получаете надежное и универсальное решение для эффективного управления клапанами в системах отопления и вентиляции, обеспечивая комфорт и безопасность в вашем помещении.

SAS31.. Рабочее напряжение AC 230 В, 3-позиционный управляющий сигнал
SAS61.. Рабочее напряжение AC 24 В / DC 24 В, управляющий сигнал DC 0...10 В / DC 4...20 мА / 0...1000 Ω
SAS81.. Рабочее напряжение AC/DC 24 В, 3-позиционный управляющий сигнал
Прямой монтаж на клапан, регулировка не требуется
Ручное управление, индикатор текущего положения и LED индикация рабочего состояния привода
Расширение функционала за счет дополнительных переключателей

Особенности

Для работы с двух- и трех ходовыми клапанами Сименс:

Типы V..G44.. и VVG55..
Ход штока 5.5 мм

Управление регулирующими или отсечными клапанами в системах отопления и венти- ляции

Обзор модификаций

Модель	Рабочее напряжение	Сигнал управления	Время поворота	Возвр. пружина	Ручное управ-е
SAS31.00	AC 230 V	3-х позиционный	120 сек.	-	есть
SAS31.03	AC 230 V	3-х позиционный	30 сек.	-	есть
SAS31.50	AC 230 V	3-х позиционный	120 сек.	есть	-
SAS31.53	AC 230 V	3-х позиционный	30 сек.	есть	-
SAS61.03	AC/DC 24 V	DC 0-10V, 4-20 mA	30 сек.	-	есть
SAS61.03U	AC/DC 24 V	DC 0-10V, 4-20 mA	30 сек.	-	есть
SAS61.33	AC/DC 24 V	DC 0-10V, 4-20 mA	30 сек.	есть	есть
SAS61.33U	AC/DC 24 V	DC 0-10V, 4-20 mA	30 сек.	есть	есть
SAS61.53	AC/DC 24 V	DC 0-10V, 4-20 mA	30 сек.	есть	-
SAS81.00	AC/DC 24 V	3-х позиционный	120 сек.	-	-
SAS81.00U	AC/DC 24 V	3-х позиционный	120 сек.	-	-
SAS81.03	AC/DC 24 V	3-х позиционный	30 сек.	-	-
SAS81.03U	AC/DC 24 V	3-х позиционный	30 сек.	-	-
SAS81.33	AC/DC 24 V	3-х позиционный	30 сек.	есть	есть
SAS81.33U	AC/DC 24 V	3-х позиционный	30 сек.	есть	есть

Технические характеристики

Время срабатывания	30, 120 сек.
Ход штока	5,5 мм
Усилие	400 Н
Допустимая температура среды с клапаном	1…130 °C
Степень защиты	IP 54 по EN 60529
Электрическая защита	класс II, III
Температура окружающей среды	-5…55 °C
Корпус	Ударопрочный, негорючий пластик
Цвет	серый

Размеры

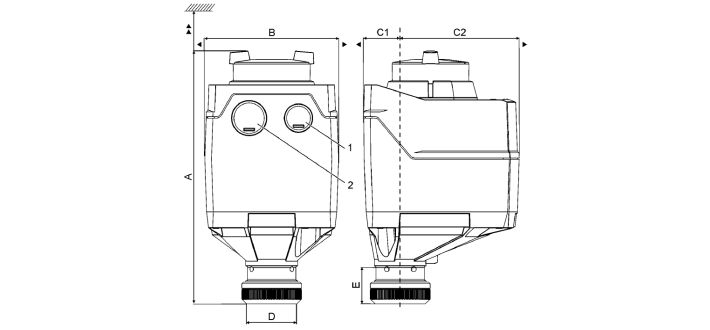

Размеры привода Siemens SAS61.03

Обслуживание

Приводы не требуют сервисного обслуживания.

При монтаже:

Не прикасайтесь к месту подключения привода на клапане, если трубопровод за- полнен горячим теплоносителем
При необходимости отсоедините электрически провода от клемм

Привод должен быть правильно установлен на клапан перед настройкой / вводом в эксплуатацию
