Привод воздушной заслонки GBB161.1E Siemens

Технические характеристики:

Артикул производителя: GBB161.1E

Ширина: 100 мм

Длина: 300 мм

Высота: 67 мм

Напряжение питания: 24 В

Вес: 2,197 кг

Класс защиты IP: IP 54

Площадь заслонки: 4 м²

Управляющий сигнал: модулирующий

Назначение:

Привод воздушной заслонки GBB161.1E Siemens предназначен для управления воздушными заслонками в системах с постоянным или переменным объемом воздуха.

Преимущества использования:

Эффективное управление воздушными заслонками: Привод GBB161.1E обеспечивает точное и надежное управление заслонками, что позволяет поддерживать оптимальные условия вентиляции и кондиционирования воздуха.

Высокая надежность: Система защиты IP 54 обеспечивает надежную работу привода в различных условиях эксплуатации.

Простая установка и настройка: Компактный размер и интуитивно понятный интерфейс делают установку и настройку привода быстрыми и удобными.

Энергоэффективность: Модулирующий управляющий сигнал помогает оптимизировать энергопотребление системы, что ведет к экономии электроэнергии и снижению эксплуатационных расходов.

Приобретая привод воздушной заслонки GBB161.1E Siemens у нас, вы получаете высококачественное оборудование, которое обеспечит эффективную работу вашей вентиляционной системы и создаст комфортные условия в помещении.

Привод воздушной заслонки, поворотный, 24 В / DC 0…10 В, 25 НМ, 150 С. Марка GBB161.1E.

Электроприводы для трехпозиционного и плавного регулирования,
номинальный момент 25 нМ (GBB) или 35 нМ (GIB), самоцентрирующийся
переходник вала, механически регулируемый диапазон 0...90°, кабели для
подключения длиной 0,9 м.
Типоспецифические варианты с регулируемым смещением и диапазоном
для сигнала позиционирования, индикатор положения, потенциометр об-
ратной связи и регулируемые вспомогательные переключатели для допол-
нительных функций.

Применение

Для заслонок до 4 м2 (GBB) или 6 м2 (GIB), с фрикционной зависимостью
Для модулирующих (DC 0...10 V) или трехпозиционных контроллеров (напри-
мер, для заслонок наружного воздуха)

Краткая характеристика типов оборудования

GBB.../GIB...	131.1E	135.1E	136.1E	331.1E	335.1E	336.1E	161.1E	163.1E	164.1E	166.1E
Тип управления	Трехпозиционный						Модулирующий
Рабочее напряжение AC 24 V	X	X					X	X	X	X
Рабочее напряжение AC 230 V				X	X	X
Позиционирующий сигнал Y DC 0...10 V X X DC 0...35 V с характеристи-ческой функцией Uo, ΔU							X			X
								X	X
Индикатор положения U = DC 0...10 V							X	X	X	X
Потенциометр обратной связи 1 kΩ		X			X
Концевые переключатели (два)		X	X		X	X			X	X
Переключатель направления вращения							X	X	X	X
Комплект приводов (два приво- да, последовательно)	X	X	X	X	X	X	X	X	X	X

Технические характеристики

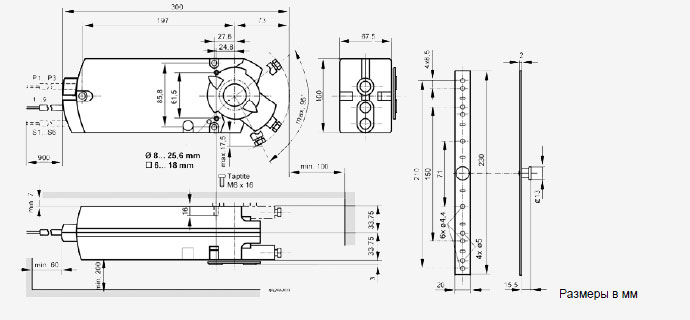

Размер (ШхВхГ)	100 x 300 x 75 мм
Рабочее напряжение	AC 24 V / AC 230 V
Степень защиты	IP54
Сигнал позиционирования	DC 0...10 V / DC 0...35 V с
Крутящий момент, Нм	25,00 Нм
Угол поворота	4,00 м²
Потребляемая мощность	8 BA / , 8 Вт
Время позиционирования	150 с
Дополнительный переключатель	0
