Код товара: SM-0160

Наличие:

В наличии

36250.00р.

Артикул производителя

GMA136.1E

Вес, кг

1,413

Все характеристики

Привод воздушной заслонки, поворотный, 3-ТОЧЕЧНОЕ РЕГУЛИРОВАНИЕ, AC/DC 24 В, 7 НМ С ПРУЖИННЫМ ВОЗВРАТОМ 90/15 С, 2 ПЕРЕКЛЮЧАТЕЛЯ. Марка GMA136.1E.

Приводы с электромотором для двухпозиционного, трёхточечного и
аналогового управления, с номинальным крутящим моментом 7 Нм, с
возвратной пружиной, самоцентрирующимся адаптером вала, механически
регулируемым шагом в пределах угла поворота 0...90°, с предварительно
подключенными кабелями длиной 0,9 м.
Различные варианты исполнения с регулируемыми смещением и шагом для
сигнала позиционирования, индикатором положения, потенциометром
обратной связи и регулируемыми вспомогательными переключателями для
дополнительных функций.

Для площади заслонки до 1,5 м 2 , в зависимости от трения,
В вентиляционных секциях, где приводы должны возвращаться в нулевое положение (аварийное) при отказе питания.
Для заслонок с двумя приводами на одном валу.

GMA…	121.1E	126.1E	321.1E	326.1E	131.1E	132.1E	136.1E	161.1E	163.1E	164.1E	166.1E
Тип управления	Двухпозиционное				Трёхточечное			Аналоговое
Рабочее напряжение AC 24 В DC 24…48 В	X	X			X	X	X	X	X	X	X
Рабочее напряжение AC 230 V			X	X
Позиционирующий сигнал Y DC 0...10 В DC 0...35 В с характеристической функцией Uo, ∆U								X			X
									X	X
Индикатор положения U = DC 0...10 V								X	X	X	X
Потенциометр обратной связи 1 kΩ						X
Вспом. переключатели(два)		X		X			X			X	X
Блок питания переключатели(2 привода)	X	X	X	X	X	X	X

Крутящий момент	7,00 Нм
Площадь заслонки, до	1,50 м²
Угол поворота	90 °
Время позиционирования	Открытие при помощи мотора: 90 с , Закрытие при помощи пружины: 15 с
Класс защиты	IP54
Температура окружающей среды, работа	-32...55 °C

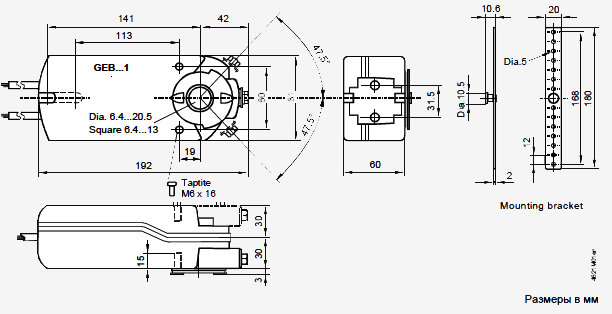

Габариты (W x H x D)	81 x 192 x 63 мм
Потребление энергии	5 ВА, 3.5 Вт
Сигнал позиционирования	2-позиционный
Масштабируемый модуль	5,00 ВА
