Привод воздушной заслонки Siemens GBB166.1E

Технические характеристики:

Артикул производителя: GBB166.1E

Напряжение питания: ∿ 24

Сигнал позиционирования: – 0...10 В

Потребление энергии: 8 BA / 8 Вт

Площадь заслонки, м2: 4

Доп. переключатель: 2

Крутящий момент: 25

Назначение:

Привод воздушной заслонки Siemens GBB166.1E предназначен для автоматизации систем вентиляции и кондиционирования воздуха в различных промышленных и коммерческих объектах. Он обеспечивает точное и эффективное позиционирование заслонки в соответствии с установленными параметрами, что способствует оптимальному распределению воздушного потока и поддержанию комфортного климата в помещении.

Преимущества использования:

Высокая точность: Сигнал позиционирования от 0 до 10 В обеспечивает точное управление положением заслонки, что позволяет достичь оптимальной вентиляции.

Энергоэффективность: С низким потреблением энергии в 8 Вт этот привод помогает снизить энергозатраты и экономить ресурсы.

Широкий диапазон применения: Подходит для заслонок до 4 м2, что позволяет использовать его в различных типах вентиляционных систем.

Надежность и долговечность: Привод обладает высоким крутящим моментом 25 Нм, что гарантирует его стабильную работу и долгий срок службы.

Удобство установки: С двумя дополнительными переключателями обеспечивается простая и гибкая настройка системы управления.

Приобретая привод воздушной заслонки Siemens GBB166.1E у нас, вы получаете надежное оборудование от ведущего производителя, которое поможет обеспечить комфортные условия в вашем помещении с минимальными затратами на энергию и обслуживание.

Привод воздушной заслонки, поворотный, 24 В / DC 0…10 В, 25 НМ, 150 С, 2 ПЕРЕКЛЮЧАТЕЛЯ. Марка GBB166.1E.

Электроприводы для трехпозиционного и плавного регулирования,
номинальный момент 25 нМ (GBB) или 35 нМ (GIB), самоцентрирующийся
переходник вала, механически регулируемый диапазон 0...90°, кабели для
подключения длиной 0,9 м.
Типоспецифические варианты с регулируемым смещением и диапазоном
для сигнала позиционирования, индикатор положения, потенциометр об-
ратной связи и регулируемые вспомогательные переключатели для допол-
нительных функций.

Применение

Для заслонок до 4 м2 (GBB) или 6 м2 (GIB), с фрикционной зависимостью
Для модулирующих (DC 0...10 V) или трехпозиционных контроллеров (напри-
мер, для заслонок наружного воздуха)

Краткая характеристика типов оборудования

GBB.../GIB...	131.1E	135.1E	136.1E	331.1E	335.1E	336.1E	161.1E	163.1E	164.1E	166.1E
Тип управления	Трехпозиционный						Модулирующий
Рабочее напряжение AC 24 V	X	X					X	X	X	X
Рабочее напряжение AC 230 V				X	X	X
Позиционирующий сигнал Y DC 0...10 V X X DC 0...35 V с характеристи-ческой функцией Uo, ΔU							X			X
								X	X
Индикатор положения U = DC 0...10 V							X	X	X	X
Потенциометр обратной связи 1 kΩ		X			X
Концевые переключатели (два)		X	X		X	X			X	X
Переключатель направления вращения							X	X	X	X
Комплект приводов (два приво- да, последовательно)	X	X	X	X	X	X	X	X	X	X

Технические характеристики

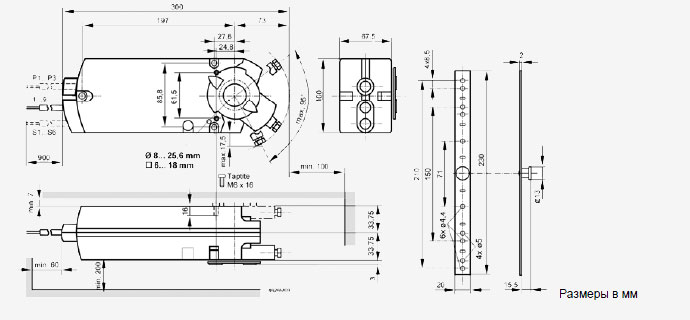

Размер (ШхВхГ)	100 x 300 x 75 мм
Рабочее напряжение	AC 24 V / AC 230 V
Степень защиты	IP54
Сигнал позиционирования	DC 0...10 V / DC 0...35 V с
Крутящий момент, Нм	25,00 Нм
Угол поворота	4,00 м²
Потребляемая мощность	8 BA / , 8 Вт
Время позиционирования	150 с
Дополнительный переключатель	0
