Привод воздушной заслонки Siemens GDB163.1E

Артикул производителя: GDB163.1E

Привод воздушной заслонки Siemens GDB163.1E - это надежное и эффективное устройство, разработанное для автоматизации систем вентиляции и кондиционирования воздуха. Обладая высокой точностью и надежностью, этот привод обеспечивает плавное и эффективное регулирование воздушного потока в помещениях различного типа.

Характеристики:

Напряжение питания: ∿ 24;

Сигнал позиционирования: – 0.35 В Настраиваемый;

Потребление энергии: 3 ВА / 2 Вт;

Доп. переключатель: 0;

Целевое назначение:

Привод воздушной заслонки Siemens GDB163.1E предназначен для использования в системах вентиляции и кондиционирования воздуха коммерческих и промышленных объектов, таких как офисы, торговые центры, склады и производственные помещения.

Преимущества использования:

Надежность: Привод GDB163.1E обеспечивает стабильное и надежное позиционирование заслонки, что гарантирует эффективную работу системы вентиляции.

Энергоэффективность: С низким потреблением энергии в режиме работы, этот привод помогает снизить энергозатраты и оптимизировать эксплуатационные расходы.

Простота установки и обслуживания: Компактный дизайн и простой монтаж делают установку привода быстрой и удобной. Кроме того, он не требует сложного обслуживания, что снижает затраты на техническое обслуживание.

Покупая привод воздушной заслонки Siemens GDB163.1E у нас, вы получаете гарантию качества и надежности, а также поддержку наших специалистов по всем вопросам установки, настройки и обслуживания.

Привод воздушной заслонки, поворотный, 24 В / DC 0…35 В НАСТРАИВАЕМЫЙ, 5 НМ, 150 С. Марка GDB163.1E.

Электронные приводы заслонок для 3-х точечного и модулированного управления, с номинальным вращательным моментом 5 Нм (GDB) или 10 Нм (GLB), механически регулируемым углом поворота в пределах от 0 до 90°, оборудованы соединительными кабелями длиной 0,9 м.
Выпускаются типы приводов с двумя дополнительными переключателями, потенциометром обратной связи, возможностью настройки точки старта и диапазона.

Применение

Для заслонок до 0.8 м2 (GDB) / 1.5 м2 (GLB)
Используется с контроллерами с сигналом управления DC 0...10 В или с
3-х точечными контроллерами для воздушных заслонок или задвижек.

Краткая характеристика типов оборудования

GDB…	131.1E	135.1E	136.1E	331.1E	335.1E	336.1E	161.1E	163.1E	164.1E	166.1E
Тип управления	Трехпозиционный						Модулирующее управление
Рабочее напряжение AC 24 V	X	X	X				X	X	X	X
Рабочее напряжение AC 230 V				X	X	X
Позиционирующий сигнал Y DC 0...10 V X X DC 0...35 V с характеристи-ческой функцией Uo, ΔU							X			X
								X	X
Индикатор положения U = DC 0...10 V							X	X	X	X
Потенциометр обратной связи 1 kΩ		X			X
Концевые переключатели (два)							X	X	X	X
Переключатель направления вращения									X	X
Комплект приводов (два приво- да, последовательно)							X	X	X	X

Технические характеристики

Крутящий момент	5,00 Нм
Угол поворота	90 °
Время позиционирования	150 с
Класс защиты	IP54
Температура окружающей среды, работа	-32...55 °C

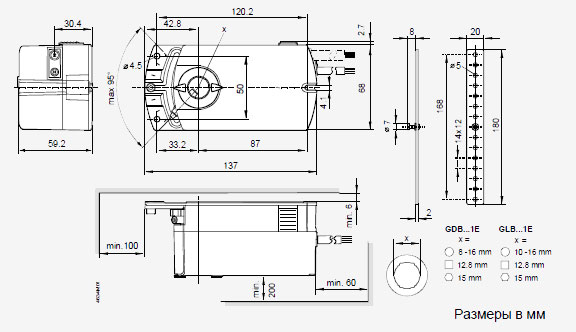

Габариты (W x H x D)	88 x 112 x 143 мм
Положение при монтаже	Горизонтально и вертикально вверх
Рабочее напряжение	AC 24 V
Потребление энергии	3 ВА, 2 Вт
Сигнал позиционирования	DC 0...10 В
Сигнал обратной связи	DC 0...10 V
Функция пружинного возврата	Нет
