Привод воздушной заслонки Siemens GEB136.2E

Характеристики

Артикул производителя: GEB136.2E

Напряжение питания: 24 V

Сигнал позиционирования: 3-точечное регулирование

Потребление энергии: 4 BA / 3.5 Вт

Площадь заслонки: 3 м²

Дополнительный переключатель: 2

Крутящий момент: 400

Пружина / время срабатывания: нет

Целевое назначение

Привод воздушной заслонки Siemens GEB136.2E предназначен для эффективного управления воздушными заслонками в системах вентиляции и кондиционирования воздуха.

Преимущества использования

Надежность: Siemens - это гарант качества. Привод GEB136.2E обеспечивает долговечную и безотказную работу.

Энергоэффективность: С потреблением энергии всего 3.5 Вт, этот привод экономит электроэнергию, снижая операционные расходы.

Плавное регулирование: Благодаря 3-точечному регулированию, привод обеспечивает точное позиционирование заслонки для оптимального контроля воздушного потока.

Универсальность: С поддержкой до двух дополнительных переключателей, этот привод легко интегрируется в различные системы управления.

Обеспечьте свою систему вентиляции надежным и эффективным приводом. Siemens GEB136.2E - ваш надежный партнер для комфортной и энергосберегающей работы вашей системы вентиляции.

Привод воздушной заслонки 3-ПОЗИЦИОНННЫЙ, 24 В, ЛИНЕЙНЫЙ ПРИВОД 400 Н, 150 С, 2 ПЕРЕКЛЮЧАТЕЛЯ. Марка GEB136.2E.

Приводы с электромотором для 3-точечного и пропорционального
регулирования, номинальный крутящий момент 15 Нм,
самоцентрирующийся адаптер штока, механически настраиваемый
диапазон 0...90°, с подключенными кабелями 0.9 м.
Имеются специальные типы приводов с регулируемыми
вспомогательными переключателями для дополнительных функций.

Применение

Для заслонок площадью до 3 м2 , в зависимости от трения.
Подходит для контроллеров с пропорциональным (DC 0...10 V) или трёх- позиционным управлением.
Для заслонок с двумя приводами на одном валу заслонки.

Краткая характеристика типов оборудования

GEB....	131.1E	132.1E	136.1E	331.1E	332.1E	336.1E	161.1E	163.1E	164.1E	166.1E
Тип управления	Трехпозиционный						Пропорциональное
Рабочее напряжение AC 24 V	X	X	X				X	X	X	X
Рабочее напряжение AC 230 V				X	X	X
Позиционирующий сигнал Y DC 0...10 В DC 2...10 В DC 0...35 В с функцией Uo, ΔU							X	X	X	X
							X			X
								X	X
Индикатор положения U = DC 0...10 V							X	X	X	X
Резистор обратной связи 1kΩ	X			X
Самонастройка угла поворота							X	X	X	X
Дополнительные переключатели (два)		X			X				X	X
Ручной переключатель							X	X	X	X
Powerpack (два привода, одновременный монтаж)	X	X	X	X	X	X

Технические характеристики

Крутящий момент	15,00 Нм
Площадь заслонки, до	3,00 м²
Угол поворота	90 °
Время позиционирования	150 с
Класс защиты	IP54

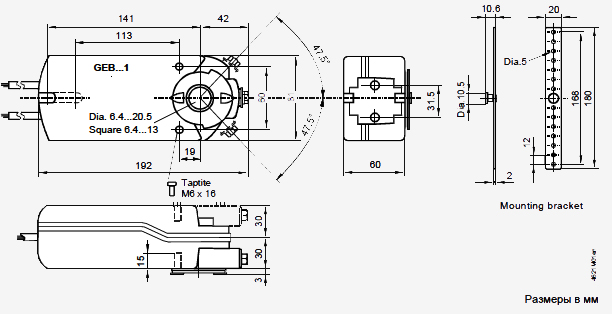

Габариты (W x H x D)	81 x 192 x 60 мм
Рабочее напряжение	AC 24 V / AC 230 V
Потребление энергии	4 BA / 3.5 Вт
Сигнал позиционирования	3-точечное регулирование
Масштабируемый модуль	4,00 ВА
Дополнительный переключатель	0
