Привод воздушной заслонки Siemens GGA126.1E/T12

Основные характеристики:

Артикул производителя: GGA126.1E/T12

Напряжение питания: 24 В

Тип: Поворотный

Время срабатывания: есть / 15 с

Управляющий сигнал: 2-точечный

Номинальный момент: 18 НМ

Переключатели: 2

Целевое назначение:

Привод воздушной заслонки Siemens GGA126.1E/T12 предназначен для автоматического управления воздушными заслонками в системах вентиляции, отопления и кондиционирования воздуха. Он обеспечивает точное и надежное позиционирование заслонки в соответствии с заданными параметрами, что позволяет эффективно регулировать поток воздуха и поддерживать комфортные условия в помещениях.

Преимущества использования:

Приобретение привода воздушной заслонки Siemens GGA126.1E/T12 обеспечивает ряд преимуществ:

Точное регулирование: Привод обладает высокой точностью позиционирования, что позволяет точно контролировать поток воздуха в системе вентиляции или кондиционирования.

Надежность: Siemens - это гарант надежности и долговечности. Привод изготовлен из качественных материалов, что обеспечивает его долговечность и надежную работу в течение долгого времени.

Простота установки и обслуживания: Привод поставляется с необходимым монтажным оборудованием и инструкциями по установке, что делает процесс установки быстрым и простым. Кроме того, он не требует специального обслуживания, что снижает затраты на его эксплуатацию.

Совместимость: Привод совместим с широким спектром систем управления и автоматики, что обеспечивает его универсальное применение.

Приобретая привод воздушной заслонки Siemens GGA126.1E/T12 у нас, вы можете быть уверены в качестве и надежности продукции, а также получите профессиональную поддержку на всех этапах выбора, установки и эксплуатации.

Привод противопожарного клапана 2-ПОЗИЦИОННЫЕ, AC 24 В, ПОВОРОТНОГО ТИПА 18 НМ С ПРУЖИННЫМ ВОЗВРАТОМ 90/15 С, 2 ПЕРЕКЛЮЧАТЕЛЯ. Марка GGA126.1E/T12.

Электроприводы для двухпозиционного регулирования, номинальный
момент 18 нМ, с пружинным возвратом, механически регулируемый
диапазон 0...90°, кабели подключения длиной 0,9 м.
Опциональный модуль мониторинга температуры (72 °C) и тест-кнопкой.
Специальная версия с фиксированными вспомогательными переключате-
лями для точек переключения 5° и 80°, жесткая связь между приводом и
валом заслонки.

Применение

Для управления противопожарными заслонками.

Номинальный момент 18 Nm для площади поверхности заслонки до 3 м2
(фрикционно-зависимый)
В случае срабатывания плавкого предохранителя в канале или достижении
внешней температуры 72 °C, в противопожарной зоне, а также при сбое элек-
тропитания, привод должен переместиться в противопожарное положение (ис-
ходное положение).

Функции

Вращательное движение	направление поворота (по или против часовой стрелки) определяется способом установки привода на валу заслонки при подаче рабочего напряжения, привод перемещается в положение 90°
Функция установки в безопасное положение	если плавкий датчик отключает питание или внешняя температура достигает 72 °C, привод переходит в закрытое положение (0°) под действием пружины. Функция установки в безопасное положение в случае сбоя питания или отключения рабочего напряжения, привод переходит в закрытое положение (0°) под действием пружины
Индикация положения	Индикатор положения, расположенный на переходнике вала, показывает угол поворота лопасти заслонки.
Специальные функции
Индикаторы положения	Фиксированные точки переключения 5° и 80°.
Жесткое соединение	Квадратные валы 8 x 8, 10 x 10, 12 x 12 или 15 x 15 мм.

Краткая характеристика типов оборудования

Рабочее напряжение	Вспомогательные переключатели	С модулем мониторинга температуры	Без модуля мониторинга температуры
AC 24 V DC 24…48 V	Фиксированные точки переключения 5° и 80°	GGA126.1E/T08 GGA126.1E/T10 GGA126.1E/T12 GGA126.1E/T15	GGA126.1E/08 GGA126.1E/10 GGA126.1E/12 GGA126.1E/15
AC 230 V	Фиксированные точки переключения 5° и 80°	GGA326.1E/T08 GGA326.1E/T10 GGA326.1E/T12 GGA326.1E/T15	GGA326.1E/08 GGA326.1E/10 GGA326.1E/12 GGA326.1E/15

Технические характеристики

Свойство	Значение
Крутящий момент	18,00 Нм
Площадь заслонки, до	2,50 м²
Угол поворота	90 °
Время позиционирования	Открытие с помощью мотора: 90 с, Закрытие с помощью возвратной пружины: 15 с
Класс защиты	IP54
Температура окружающей среды, работа	-20...50 °C
Температура среды	≤72 °C

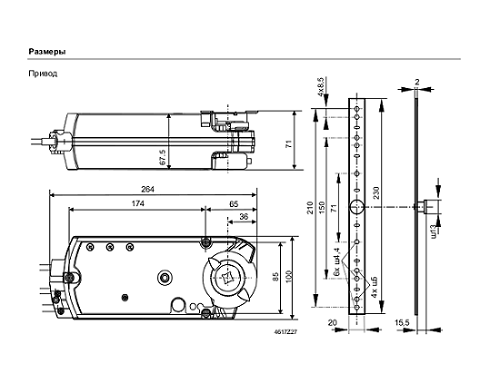

Габариты (W x H x D)	100 x 264 x 71 мм
Потребление энергии	7 BA / 4 Вт
Сигнал позиционирования	2-позиционный
Функция пружинного возврата	Пружинный возврат
Подсоединение штока	10x 10 мм
Соединительный кабель	Приток: 2 x 0.75 мм² / дополнительное переключение: 6 x 0.75мм²
Длина кабеля	0,90 м
Модуль мониторинга температуры	Нет
