Артикул SQM48.497A9 снят с производства, замена на SQM48.497B9. Перейти >>>
Привод воздушной заслонки. Марка SQM48.497A9.
Исполнительные механизмы с электроприводом
- Крутящий момент: – SQM48... до 20 Нм
- Время срабатывания: – SQM48... 30 ... 120 с
Применение
Семейство исполнительных механизмов SQM45... / SQM48... используется для привода газовых и воздушных заслонок, жидкотопливных клапанов управления и других вспомогательных устройств. При использовании совместно с автоматами горения или электронным управле- нием соотношения топливо / воздух, управление сопутствующими элементами регулирования происходит в зависимости от производительности горелки.
Обзор модификаций
| Модель | Напряжение | Приводной вал 1) | Время работы (мин.) для 90°, сек | Момент силы (макс.), Нм | |
|---|---|---|---|---|---|
| №.вариан та | Номин. | Удерж. | |||
| SQM45.291A9 | ∿ 2 x 12 В | 1 | 10 | 3 | 1,5 |
| SQM45.295A9 | ∿ 2 x 12 В | 5 | 10 | 3 | 1,5 |
| SQM48.497A9 | ∿ 2 x 12 В | 7 | 30 | 20 | 20 |
| SQM48.697A9 | ∿ 2 x 12 В | 7 | 60 | 35 | 35 |
Технические характеристики
| Напряжение питания | AC 2 x 12 V через шинный кабель с основного устройства или через отдельный трансформатор |
| Потребляемая мощность | 9 - 15 VA |
| Направление вращения привода | стандартное - по часовой / реверсивное - против часовой стрелки |
| Время включения | 50%, макс. 3 мин. непрерывно |
| Управляется автоматом / менеджером | LMV5 |
| Рабочий угол регулирования заслонки | от 0 до 90° |
| Электрические соединение | RAST3.5 выводы |
| Кабельный ввод | вставляемые резьбовые кабельные уплотнители для 2 x Pg11 с середины 2005г.: 2 x M16 (замена) |
| Тип двигателя сервопривода | шаговый |
| Корпус сервопривода | термоустойчивый и ударопрочный пластик |
| Степень защиты | IP 54 |
| Допустимый уровень влажности | не более 95% r.h. |
| Окружающая температура при эксплуатации | от -20 до +60 °С |
| Вес сервопривода | приблизительно 1 кг |

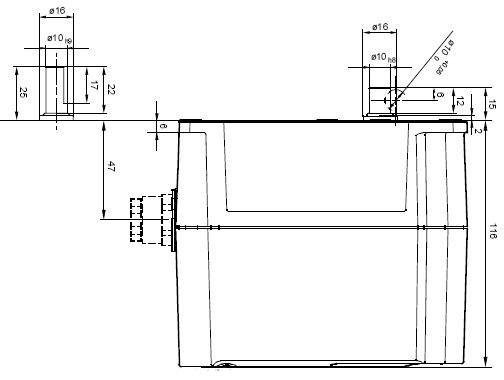

Размеры
Siemens
PH %
не более 95%
Артикул производителя
SQM48.497A9
Время позиционироваия, сек
30
Класс защиты IP
IP 54
Крутящий момент
20
Назначение
используется для привода газовых и воздушных заслонок, клапанов подачи жидкого топлива горелок.
Напряжение питания
∿ 2 x 12 В
Рабочая температура, C°
от -20 до +60 °С
Угол поворота
от 0 до 90°
