Комнатный термостат Siemens RDF301: Управление Климатом с Умом

Универсальная совместимость

Артикул производителя: RDF301

Подходит для 2-трубных и 4-трубных фэнкойлов для охлаждения и нагрева

Идеально подходит для систем с электроподогревом

Интуитивное Управление

Ручное переключение режимов нагрева и охлаждения для мгновенного реагирования на изменения температуры

Кнопки уставки для быстрой и точной настройки желаемой температуры

Переключатель рабочего режима для максимальной гибкости в управлении климатом

Умные Функции

Автоматическое управление скоростью вентиляторов для оптимального распределения воздуха

Ограничение подогрева пола для комфортного и экономичного обогрева

Датчики температуры вытяжного воздуха и переключения нагрева/охлаждения для точного контроля

Удобство и Надежность

Подсветка для удобства использования в условиях низкой освещенности

Многофункциональные входы для совместимости с различными системами управления

Протокол KNX для интеграции в умный дом или здание

Надежная работа вентилятора с возможностью включения и отключения по требованию

Комнатный термостат Siemens RDF301 - это надежное и умное устройство, которое обеспечивает комфортный климат в помещении с минимальными усилиями. Приобретая у нас, вы получаете не только высококачественный продукт, но и профессиональную поддержку на всех этапах использования.

ТЕРМОСТАТ ДЛЯ ПОЛУУТОПЛЕННОГО МОНТАЖА С КОммУНИКАЦИЕЙ ПО ПРОТОКОЛУ KNX, ДЛЯ 2-/4-ТРУБНЫХ ФЭНКОЙЛОВ И ФРЕОНВЫХ ОХЛАДИТЕЛЕЙ.

Обзор модификаций

Модель	Рабочее напряжение		Выходы управления
		3- pos	ON/ OFF	DC 0..10 V	Устройство переключения группы
RDF301	AC 230 V	1 1)	2 1)	--	--
RDF301.50	AC 230 V	1 1)	2 1)	--	+
RDF301.50H	AC 230 V	1 1)	2 1)	--	Hotel: MUR, DND
RDF600KN	AC 230 V	1 1)	2 1)	--	--

Технические характеристики

Свойство	Значение
Рабочее напряжение	AC 230 V
Частота	50/60 Гц
Потребляемая мощность	4 ВА
Сигнал позиционирования	2-точечный, 3-точечное регулирование
Алгоритм управления	2-позиционное / PI
Температура окружающей среды, работа	0...50 °C
Диапазон задания уставки	5...40 °C
Диапазон измерения температуры	0…49 °C
Дифференциал переключения	0.5…6 K
Коммуникация	Шина: KNX (S-mode и LTE mode с Synco 700)
Аналоговые входы	Внешний сигнал температуры в помещении / на вытяжке , Переключение нагрев / охлаждение , Контакт выбора режима работы (сигнал сухого контакта) , Датчик точки росы , Электронагреватель активирован , Контакт сигнала аварии , Вход для мониторинга (температура/сухой контакт)
Колич. аналоговых выходов	2
Аналоговый вход, сигнальный	NTC 3k , Дискретный сигнал
Релейные выходы	Вентилятор: НО контакты , Привод клапана: НО контакты
Колич. дискретных выходов	5
Дискретный выход, ток коммутируемой цепи	AC 230 V
Дискретный выход, ток коммутируемой цепи	5 (2) A
Монтаж	Крепление в углублении распределительной коробки, расстояния между центрами точек крепления 60,3 мм
Способ монтажа	Монтажная коробка BS4662, прямоугольная, расстояния между центрами точек крепления 60,3 мм
Класс защиты	IP30

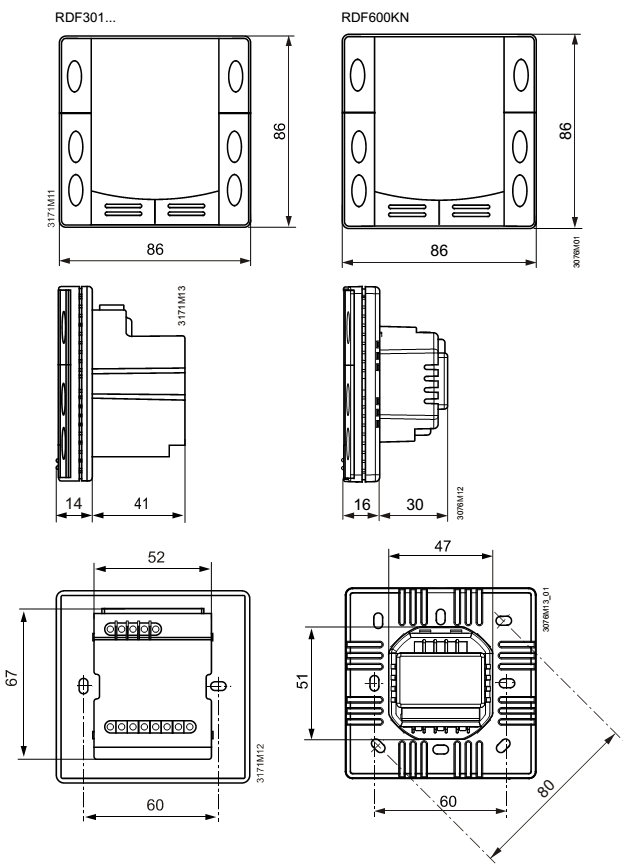

Размеры термостата Siemens RDF301

Применение

Активнее всего такие контроллеры используют в тех помещениях, в которых находящийся в них воздух нагревается или охлаждается при помощи двухтрубных фэйнколов либо же охлаждается одним компрессором в оборудовании типа DX.

Устройство управляет:

трёхскоростным вентилятором;
приводом клапана в двухтрубной системе;
одноступенчатым компрессором в агрегатах серии DX.

Функции контроллера:

переход между режимами охлаждения и нагрева;
поддержание заданной температуры в помещениях;

Режимы работы агрегата:

нормальный – происходит регулирование уставки;
энергосберегающий – в случае ручного управления контроллером;
ожидания;
предотвращения риска повреждений вследствие повышенной влажности.

Технические характеристики прибора:

напряжение – 230 В;
частота – 50/60Гц;
мощность – 8 ВА;
класс загрязнения нормальный;
степень защиты корпуса IP 30 по EN 60 529;
помехоустойчивость IEC/EN 61 000-6-3.

В процессе установки контроллера в комнате всегда следует помнить, что его категорически запрещается вешать над батареями и другими источниками тепла. Это может не только вывести его из строя, но исказить показания.
