Универсальный 2-ходовый муфтовый клапан Siemens VAI61.25-6.3
Артикул производителя: VAI61.25-6.3
Диаметр условного прохода DN: 25
PN: 40
Kvs,м³/ч: 6.3
Целевое назначение
2-ходовый муфтовый клапан Siemens VAI61.25-6.3 предназначен для регулирования потока среды в системах отопления, вентиляции, кондиционирования и других технических процессах.
Преимущества использования
- Надежность: Клапан изготовлен из высококачественных материалов и прошел строгий контроль качества, обеспечивая надежную работу в течение долгого времени.
- Универсальность: Муфтовое соединение позволяет легко и быстро установить клапан в системе без необходимости специальных инструментов или навыков.
- Плавное регулирование: Благодаря точной конструкции и современным технологиям, клапан обеспечивает плавное и точное регулирование потока среды, что позволяет поддерживать оптимальные условия работы системы.
- Высокая производительность: С максимальным коэффициентом прохода Kvs 6.3 м³/ч, клапан обеспечивает эффективное управление потоком в больших системах.
Почему покупать у нас
Приобретая 2-ходовый муфтовый клапан Siemens VAI61.25-6.3 у нас, вы можете быть уверены в качестве продукции, так как мы работаем напрямую с производителями и гарантируем оригинальность товара. Кроме того, мы предлагаем конкурентоспособные цены и оперативную доставку, что делает процесс покупки удобным и выгодным для наших клиентов.
КЛАПАН ШАРОВОЙ 2-ХОДОВОЙ, ВНУТРЕННЯЯ РЕЗЬБА, PN40, DN25, KVS 6.3. Марка VAI61.25-6.3.
- Корпус клапана - латунь UNS C35330 (DZR)
- DN 15...50
- kvs 1...63 m3 /h
- Внутреннее резьбовое соединение Rp.. согл. ISO 7-1
- Угол поворота 90°
- Для применения с приводами поворотного типа GQD..9A, GMA..9E с возвратной пружиной и GDB..9E, GLB..9E без возвратной пружины
Применение
Применяются для установок ОКВ как регулирующие или отсечные клапаны. Для закрытых контуров (избегайте кавитацию, см стр 5).
Обзор модификаций
Обзор модификаций
| Модель | Диаметр DN | Присоединение дюймы | Пропускная способность Kvs |
| VAI61.15-1 | 15 | 1/2" | 1 м³/час |
| VAI61.15-2.5 | 15 | 1/2" | 2,5 м³/час |
| VAI61.15-10 | 15 | 1/2" | 10 м³/час |
| VAI61.20-4 | 20 | 3/4" | 4 м³/час |
| VAI61.20-10 | 20 | 3/4" | 10 м³/час |
| VAI61.25-10 | 25 | 1" | 10 м³/час |
| VAI61.25-16 | 25 | 1" | 16 м³/час |
| VAI61.32-10 | 32 | 1"1/4 | 10 м³/час |
| VAI61.40-16 | 40 | 1"1/2 | 16 м³/час |
| VAI61.40-25 | 40 | 1"1/2 | 25 м³/час |
| VAI61.50-25 | 50 | 2" | 25 м³/час |
| VAI61.50-40 | 50 | 2" | 40 м³/час |
Технические характеристики
| Свойство | Значение |
| Угол поворота | 90 ° |
| Скорость утечки | 0...0.01 % значения kvs |
| kvs | 1 |
| Среда | Bодa , Bодa с антифризом |
| Температура среды | 1...120 °C |
| Характеристика клапана | Равнопроцентная |
| Диапазон изменений Sv | > 500 |
| Допустимое рабочее давление | 1600 кПа |
| Материал корпуса клапана | Латунь UNS C35330 (DZR) |
| Материал внутренних частeй клапана | Латунь UNS C35330 (DZR), хромированная |
| Класс PN | PN 40 |
| Резьба | Rp ½ " |
| GQD..9A Δpmax | 350 кПа |
| GQD..9A Δps | 1400 кПа |
| GDB..9E Δpmax | 350 кПа |
| GDB..9E Δps | 1400 кПа |
| GMA../GLB..9E Δpmax | 350 кПа |
| GMA../GLB..9E Δps | 1400 кПа |

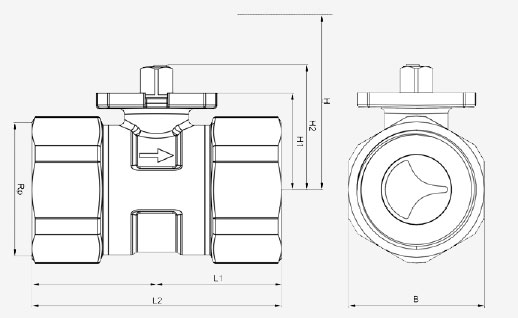

Размеры
Обслуживание
Шаровые клапаны VAI61.. и VBI61.. необслуживаемые.
При проведении сервисных работ с шаровым клапаном / приводом:
- Отключить насос и выключите электропитание
- Закрыть отсечные клапаны
- Полностью уберите давление в трубах, и дождитесь полного охлаждения При необходимости, отключите электропроводку.
Перед вводом клапана в эксплуатацию, убедитесь, что поворотный привод установлен правильно. Перед утилизацией, демонтируйте клапан и отсортируйте различные мате- риалы. Строго соблюдайте местное законодательство!
