Код товара: SM-0594

Наличие:

В наличии

23880.00р.

Артикул производителя

GGA126.1E/10

Время срабатывания

есть / 15 с

Все характеристики

Привод противопожарного клапана 2-ПОЗИЦИОННЫЕ, AC 24 В, ПОВОРОТНОГО ТИПА 18 НМ С ПРУЖИННЫМ ВОЗВРАТОМ 90/15 С, 2 ПЕРЕКЛЮЧАТЕЛЯ. Марка GGA126.1E/10.

Электроприводы для двухпозиционного регулирования, номинальный
момент 18 нМ, с пружинным возвратом, механически регулируемый
диапазон 0...90°, кабели подключения длиной 0,9 м.
Опциональный модуль мониторинга температуры (72 °C) и тест-кнопкой.
Специальная версия с фиксированными вспомогательными переключате-
лями для точек переключения 5° и 80°, жесткая связь между приводом и
валом заслонки.

Для управления противопожарными заслонками.

Номинальный момент 18 Nm для площади поверхности заслонки до 3 м2
(фрикционно-зависимый)
В случае срабатывания плавкого предохранителя в канале или достижении
внешней температуры 72 °C, в противопожарной зоне, а также при сбое элек-
тропитания, привод должен переместиться в противопожарное положение (исходное положение).

Вращательное движение	направление поворота (по или против часовой стрелки) определяется способом установки привода на валу заслонки при подаче рабочего напряжения, привод перемещается в положение 90°
Функция установки в безопасное положение	если плавкий датчик отключает питание или внешняя температура достигает 72 °C, привод переходит в закрытое положение (0°) под действием пружины. Функция установки в безопасное положение в случае сбоя питания или отключения рабочего напряжения, привод переходит в закрытое положение (0°) под действием пружины
Индикация положения	Индикатор положения, расположенный на переходнике вала, показывает угол поворота лопасти заслонки.
Специальные функции
Индикаторы положения	Фиксированные точки переключения 5° и 80°.
Жесткое соединение	Квадратные валы 8 x 8, 10 x 10, 12 x 12 или 15 x 15 мм.

Рабочее напряжение	Вспомогательные переключатели	С модулем мониторинга температуры	Без модуля мониторинга температуры
AC 24 V DC 24…48 V	Фиксированные точки переключения 5° и 80°	GGA126.1E/T08 GGA126.1E/T10 GGA126.1E/T12 GGA126.1E/T15	GGA126.1E/08 GGA126.1E/10 GGA126.1E/12 GGA126.1E/15
AC 230 V	Фиксированные точки переключения 5° и 80°	GGA326.1E/T08 GGA326.1E/T10 GGA326.1E/T12 GGA326.1E/T15	GGA326.1E/08 GGA326.1E/10 GGA326.1E/12 GGA326.1E/15

Свойство	Значение
Крутящий момент	18,00 Нм
Площадь заслонки, до	2,50 м²
Угол поворота	90 °
Время позиционирования	Открытие с помощью мотора: 90 с, Закрытие с помощью возвратной пружины: 15 с
Класс защиты	IP54
Температура окружающей среды, работа	-20...50 °C
Температура среды	≤72 °C

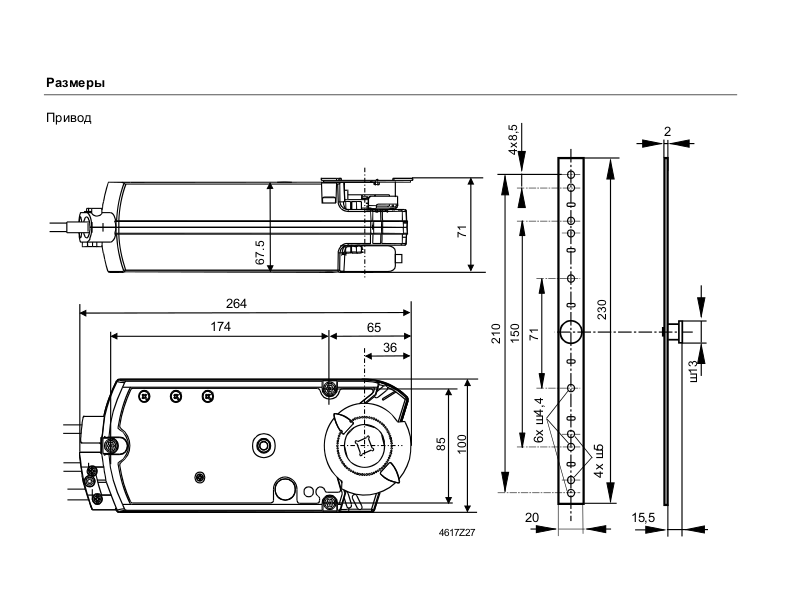

Габариты (W x H x D)	100 x 264 x 71 мм
Потребление энергии	7 BA / 4 Вт
Сигнал позиционирования	2-позиционный
Функция пружинного возврата	Пружинный возврат
Подсоединение штока	10x 10 мм
Соединительный кабель	Приток: 2 x 0.75 мм² / дополнительное переключение: 6 x 0.75мм²
Длина кабеля	0,90 м
Модуль мониторинга температуры	Нет
